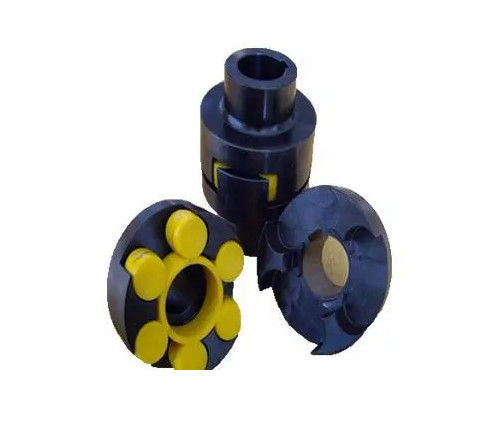

এলএমএস টাইপ প্লুম ব্লসম কাপলিং ইলাস্টিক ফ্লেক্সিবল প্লুম কাপলিং
-
বিশেষভাবে তুলে ধরা
এলএমএস টাইপ ইলাস্টিক কপলিং
,প্লুম ব্লসম ইলাস্টিক কপলিং
,নমনীয় প্লুম কাপলিং কাস্টমাইজড আকার
-
পণ্যের নামপ্লাম ব্লসম ইলাস্টিক কাপলিং
-
প্রকারইলাস্টিক কাপলিং
-
পৃষ্ঠের চিকিত্সাকালো করা
-
আকারকাস্টমাইজড সাইজ
-
উৎপত্তি স্থলচীন
-
সাক্ষ্যদানGB/T5272-2002
-
মডেল নম্বারএলএমএস টাইপ
এলএমএস টাইপ প্লুম ব্লসম কাপলিং ইলাস্টিক ফ্লেক্সিবল প্লুম কাপলিং
এলএমএস টাইপ প্লুম ব্লসম কাপলিং ইলাস্টিক ফ্লেক্সিবল প্লুম কাপলিং
সংক্ষিপ্ত বিবরণঃ
প্লুম কপলিংএটি একটি বহুল ব্যবহৃত কাপলিং, যা দুটি ধাতব ক্লিপ ডিস্ক এবং একটি ইলাস্টিক শরীরের সমন্বয়ে গঠিত। দুটি ধাতব ক্লিপ ডিস্ক সাধারণত 45 গজ ইস্পাত হয়,কিন্তু অ্যালুমিনিয়াম খাদও দরকারী যখন সংবেদনশীল লোড প্রয়োজন হয়.
বৈশিষ্ট্যঃ
1. প্লাম-ব্লসম কাপলিংয়ের একটি সহজ কাঠামো রয়েছে, কোনও তৈলাক্তকরণ নেই, সহজ রক্ষণাবেক্ষণ, সহজ পরিদর্শন, রক্ষণাবেক্ষণ মুক্ত, এবং দীর্ঘ সময় ধরে অবিচ্ছিন্নভাবে চলতে পারে।
2. স্থিতিশীল এবং নির্ভরযোগ্য কাজ, ভাল কম্পন ডিম্পিং, বাফারিং এবং বৈদ্যুতিক নিরোধক বৈশিষ্ট্য সঙ্গে।
3. বড় অক্ষীয়, রেডিয়াল এবং কৌণিক ক্ষতিপূরণ ক্ষমতা আছে।
4. ছোট রেডিয়াল আকার, হালকা ওজন, ছোট স্থিতিস্থাপকতা মুহূর্ত, মাঝারি এবং উচ্চ গতির অনুষ্ঠান জন্য উপযুক্ত।
5উচ্চ-শক্তিযুক্ত পলিউরেথেন ইলাস্টিক উপাদানগুলি পরিধান-প্রতিরোধী এবং তেল-প্রতিরোধী, বড় ভারবহন ক্ষমতা, দীর্ঘ সেবা জীবন, এবং নিরাপদ এবং নির্ভরযোগ্য।
প্রয়োগঃ
প্লুম কাপলিংগুলি সিএনসি মেশিন টুলস, সিএনসি লেথস, মেশিনিং সেন্টার, খোদাই মেশিন, সিএনসি ফ্রিজিং মেশিন, কম্পিউটার গংস, ধাতব যন্ত্রপাতি, খনির যন্ত্রপাতি,পেট্রোলিয়াম যন্ত্রপাতিরাসায়নিক যন্ত্রপাতি, উত্তোলন যন্ত্রপাতি, পরিবহন যন্ত্রপাতি, হালকা শিল্প যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতি, পাম্প, ফ্যান ইত্যাদি।
পরামিতিঃ
|
型号 |
公称转矩T, N·m |
许用 转速[n] /r·min! |
轴孔直径 d,d2d2 |
এল |
L0 |
ডি |
ডি, |
弹性件 型号 |
质量m/kg | 转动惯量 l/kg·m2 | |
| 弹性 উপাদানের কঠোরতা | |||||||||||
| a(HA) | b (((HD) | ||||||||||
| ৮০±৫ | ৬০±৫ | ||||||||||
| এলএমএস১ | 25 | 45 | 8500 | 12.14,15,18,19,20,22,24,25 | 35 | 98 | 50 | 90 | এমটি১ | 1.325 | 0.0013 |
| এলএমএস২ | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 108 | 60 | 100 | MT2 বি | 1.736 | 0.0021 |
| LMS3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 117 | 70 | 110 | এমটি৩ | 2.33 | 0.0034 |
| এলএমএস৪ | 140 | 280 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 130 | 85 | 125 | এমটি৪ | 3.375 | 0.0064 |
| এলএমএস৫ | 350 | 400 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 150 | 105 | 150 | ইউএসএ ৫ | 6.067 | 0.0175 |
| LMS6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 167 | 125 | 185 | এমটিএক্স | 10.466 | 0.044 |
| এলএমএস ৭ | 630 | 1120 | 3700 | 35,38,40,42,45,48,50,55 | 60 | 185 | 145 | 205 | এমটি৭ | 14.223 | 0.0739 |
| এলএমএস৮ | 1120 | 2240 | 3100 | 45,48 ¢,50,55,56,60,63,65 | 70 | 209 | 170 | 240 | এমটি৮ | 21.16 | 0.149 |
| এলএমএস ৯ | 1800 | 3550 | 2800 | 55,55,56,60,63,65,70,71,75,80 | 80 | 240 | 200 | 270 | ইউএসএ ৫১ | 30.699 | 0.276 |
| এলএমএস ১০ | 2800 | 5600 | 2500 | 60,63৬৫°,70,71,75,80,85,90,95,100 | 90 | 268 | 230 | 305 | ইউএসএ | 44.547 | 0.526 |
| এলএমএস ১১ | 4500 | 9000 | 2200 | 70,71,75,80,85,90,95,100,110,120 | 100 | 308 | 260 | 350 | ইউএসএ১২ | 70.72 | 1.136 |
| এলএমএস ১২ | 6300 | 12500 | 1900 | 80,85,90,95,100,110,120,125,130 | 115 | 345 | 300 | 400 | MT12 - | 99.544 | 1.999 |
| LMS13 | 11200 | 20000 | 1600 | 90,95,100,110,120,125,130,140,150 | 125 | 373 | 360 | 460 | ইউএসএ১৩ | 137.53 | 3.67 |
| LMS14 | 12500 | 25000 | 1500 | ১০০°,110,120,125,130,140,150,160 | 135 | 383 | 400 | 500 | ইউটিআই | 165.25 | 5.158 |
|
型号 |
公称转矩T, N·m | 许用 转速[n] /r ·min |
轴孔直径 d,d2d2 |
এল |
L0 |
D0 |
বি |
ডি |
弹性件 型号 |
质量m/kg |
转动惯量 l/kg·m2 |
|
| 弹性 উপাদানের কঠোরতা | ||||||||||||
| a(HA) | b (((HD) | |||||||||||
| ৮০±৫ | ৬০±৫ | |||||||||||
|
LMZ5 -১৬০ |
250 | 400 | 4750 | 25,28,30,32,35,38,40,42,45 | 50 | 127 | 160 | 70 | 105 | এমটি৫বি | 6.602 | 0.019 |
| -২০০ |
3800 |
25,28,30,32,35,38,40,42,45 |
200 |
85 |
9.204 | 0.044 | ||||||
|
১এমজেড৬ -২০০ |
400 | 710 | 30,32,35,38,40,42,45,48 | 55 | 143 | 125 | এমটি৬বি | 11.45 | 0.052 | |||
|
এলএমজেড-৭ -২০০ |
630 | 1120 | 35,38,40,42,45,48,50,55,56 | 60 | 159 | 145 | এমটি৭ | 13.96 | 0.064 | |||
|
LM27- -২৫০ |
3050 | 35,38,40',42,45,48,50,55,56 | 250 | 105 | 20.09 | 0.144 | ||||||
|
LMZ8- 250 |
1120 | 2240 | 45,48,50,55,56,60,63,65 | 70 | 181 | 170 | ইউটিআই | 24.65 | 0.175 | |||
|
LMZ8- - ৩১৫ |
2400 | ৪৫°,৪৮',50,55,56,60,63,65 | 315 | 135 | 34.13 | 0.374 | ||||||
|
এলএমজেড-৯ - ৩১৫ |
1800 | 3550 | 50,55,56,60,63,65,70,71,75,80 | 80 | 208 | 200 | MT9B | 41.67 | 0.45 | |||
|
UMZ9- ১-৪০০ |
1900 | 50,55,56,60,63,65,70,71,75,80 | 400 | 170 | 65.61 | 1.259 | ||||||
|
এলএমজেড১০- - ৪০০ |
2800 | 5600 | 60,63,65,70,71,75,80,85,90,95,100 | 90 | 230 | 230 | ইউএসএ১২ | 74.53 | 1.4 | |||
|
এলএমজেড১০- ১-৫০০ |
1500 | 60,63,65,70,71,75,80,85,90,95,100 | 500 | 210 | 110.6 | 3.472 | ||||||
|
LMZ11- ১-৫০০ |
4500 | 9000 | 70৭১', ৭৫°, ৮০°,85,90,95,100,110,120 | 100 | 260 | 260 | এমটি১১বি | 121.7 | 3.715 | |||
|
LMZ12- ১-৬৩০ |
6300 | 12500 | 1200 | 80,85,90,95,100,110,120,125,130 | 115 | 297 | 630 | 265 | 300 | এমটি১২বি | 213.7 | 10.24 |
|
LMZ13- 1-710 |
11200 | 20000 | 1050 | 90৯৫°,100,110,120,125,130,140,150 | 125 | 323 | 710 | 300 | 360 | ইউএসএ | 341.6 | 19.99 |
|
LMZ14- ১-৮০০ |
12500 | 25000 | 950 | 100,110,120,125,130,140,150,160 | 135 | 333 | 800 | 340 | 400 | ইউটিআই | 510.1 | 39.36 |
