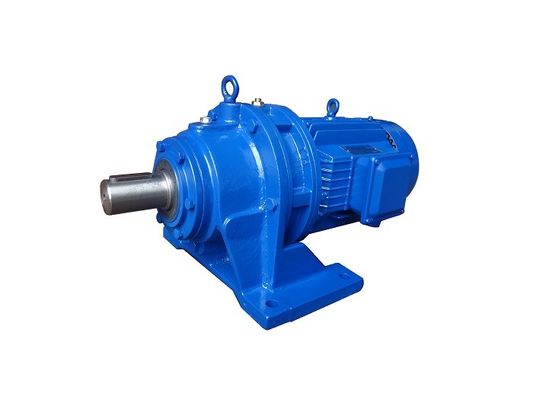

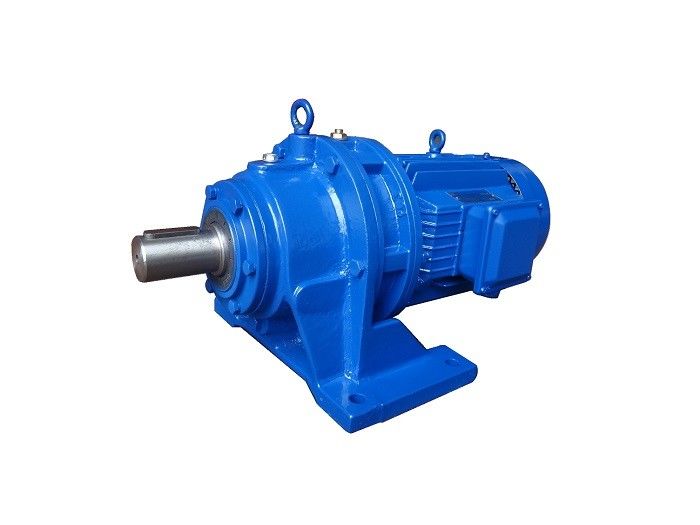

উচ্চ নির্ভুলতা প্ল্যানেটারি সাইক্লয়েডাল পিনহুইল রিডাক্টর সাইক্লয়েডাল রিডাক্টর গিয়ারবক্স
সাইক্লয়েডাল পিনহুইল রিডাক্টর ওয়ার্কিং নীতি
প্ল্যানেটারি সাইক্লয়েডাল পিনহুইল রিডাক্টরের পুরো ট্রান্সমিশন ডিভাইসটি তিনটি অংশে বিভক্ত করা যেতে পারেঃ ইনপুট অংশ, হ্রাস অংশ এবং আউটপুট অংশ।
ইনপুট শ্যাফ্টে একটি ডাবল এক্সসেন্ট্রিক স্লিভ 180 ডিগ্রি দ্বারা স্থানান্তরিত করা হয়। একটি এইচ প্রক্রিয়া গঠনের জন্য এক্সসেন্ট্রিক স্লিভটিতে দুটি রোলার লেয়ার ইনস্টল করা হয়।দুই cycloidal চাকার কেন্দ্র গর্ত অদ্ভুত হাতা উপর ঘূর্ণন আর্ম bearings এর raceways হয়. সাইক্লয়েড হুইল পিন গিয়ারের উপর আংকারিকভাবে সাজানো পিন গিয়ারগুলির একটি সেট দিয়ে একটি ছোট দাঁত পার্থক্যের সাথে একটি অভ্যন্তরীণ জাল হ্রাস প্রক্রিয়া গঠন করে।ছোট গতির অনুপাত সহ হ্রাসকারী যন্ত্রপাতিতে, পিন দাঁত পিন দাঁত দিয়ে সজ্জিত করা হয়। সেট) ।
যখন ইনপুট শ্যাফ্ট এক ঘূর্ণন করে eccentric হাতা সঙ্গে,সাইক্লয়েডাল হুইলে দাঁতের গ্যালারি বক্ররেখার বৈশিষ্ট্য এবং ইগল গিয়ারে পিনের দাঁতের সীমাবদ্ধতার কারণে, সাইক্লয়েডাল হুইলের গতি বিপ্লব এবং ঘূর্ণন উভয়ের সাথে একটি সমতল গতিতে পরিণত হয়। যখন ইনপুট শ্যাফ্ট এক ঘূর্ণনের জন্য এগিয়ে ঘোরে, তখন অদ্ভুত হাতাটিও একবার ঘোরে,এবং cycloidal চাকা বিপরীত দিকে একটি দাঁত পার্থক্য মাধ্যমে ঘোরাতে হবেW আউটপুট মেশিনের সাহায্যে, সাইক্লয়েডাল হুইলের নিম্ন গতির ঘূর্ণনটি পিন শ্যাফ্টের মাধ্যমে আউটপুটটিতে প্রেরণ করা হয়, যার ফলে কম আউটপুট গতি হয়।
সাইক্লয়েডাল পিনহুইল রিডাক্টর প্যারামিটার
হ্রাসকারী মান | গ্রেড ১ | |||||||||||
JB/T2982-94A | এক্স১ | X2 | X3 | X4 | এক্স৫ | এক্স৬ | এক্স৭ | এক্স৮ | এক্স৯ | এক্স১০ | এক্স১১ | এক্স১২ |
JB/T2982-94B | B09 | B0 | বি১ | বি২ | বি৩ | বি৪ | বি৫ | বি৬ | বি৭ | বি৮ | বি৯ | |
JB2982-81 | বি১২ | বি১৫ | বি১৮ | বি২২ | বি২৭ | বি৩৩ | বি৩৯ | বি৪৫ | বি৫৫ | বি৬৫ | ||
হ্রাসকারী মান | গ্রেড ২ | |||||||||||
JB/T2982-94A | এক্স৩২ | এক্স৪২ | এক্স৫৩ | X63 | X64 | এক্স৭৪ | এক্স৮৪ | X85 | এক্স৯৫ | এক্স১০৬ | এক্স১১৮ | এক্স১২৮ |
JB/T2982-94B | বি১০ | বি২০ | বি৩১ | বি৪১ | বি৪২ | বি৫২ | বি৫৩ | বি৬৩ | বি৭৪ | বি৮৫ | বি৯৫ | |
JB2982-81 | বি১৮১২ | B2215 | B2715 | B2718 | বি৩৩১৮ | বি৩৩২২ | বি৩৯২২ | বি৪৫২৭ | B5533 | বি৬৫৩৩ |
দ্রষ্টব্যঃ বিভিন্ন মানের অনুরূপ মেশিন মডেলের পারফরম্যান্স সূচক মূলত একই, কিন্তু চেহারা, ইনস্টলেশন এবং সংযোগ মাত্রা সামান্য ভিন্ন।ব্যবহারকারীদের JB/T2982-94A এবং B মান ব্যবহার করার চেষ্টা করা উচিত.
সাইক্লয়েডাল পিনহুইল রিডাক্টর মডেল উদাহরণ
দ্রষ্টব্যঃ দুই-পর্যায়ের এবং তিন-পর্যায়ের হ্রাসকারকের ক্ষেত্রে, প্রতিটি পর্যায়ের ট্রান্সমিশন অনুপাতের সমন্বয়, নীতিগতভাবে, প্রথম পর্যায় (উচ্চ-গতির শেষ) হিসাবে সর্বনিম্ন ট্রান্সমিশন অনুপাতের শেষ,এবং দ্বিতীয় বা তৃতীয় পর্যায়ে (i(যেমন নিম্ন গতির শেষ) ট্রান্সমিশন অনুপাত হিসাবে। বড় শেষ।
