এলজেডডি টাইপ কনিকাল শ্যাফ্ট হোল ইলাস্টিক পিন গিয়ার কাপলিং কোপিয়ারড শ্যাফ্ট হোল ইলাস্টিক কাপলিং
পণ্যের সংক্ষিপ্ত বিবরণ

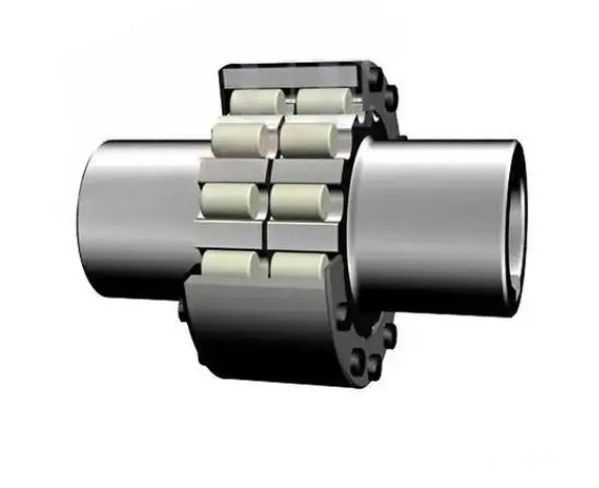

ZLD Type Conical Shaft Hole Elastic Pin Gear Coupling uses several pins made of non-metallic materials and is placed in the mating hole between the two halves of the coupling and the inner surface of the outer ring, এবং সংযোগের দুটি অর্ধেক পিনের মাধ্যমে টর্ক প্রেরণের জন্য সংযুক্ত করা হয়। ইলাস্টিক পিন গিয়ার কপলিংয়ের দুটি শ্যাফ্টের আপেক্ষিক বিচ্যুতিকে ব্যাপকভাবে ক্ষতিপূরণ দেওয়ার ক্ষমতা রয়েছে।এটি মাঝারি এবং উচ্চ ক্ষমতা সংক্রমণ জন্য উপযুক্ত, এবং কম্পন হ্রাস এবং কঠোর গোলমাল নিয়ন্ত্রণ প্রয়োজন যে কাজ অংশের জন্য উপযুক্ত নয়।
পণ্যের বৈশিষ্ট্য
1. ট্রান্সমিশন টর্ক বড়। একই টর্চ এ, ঘূর্ণন ব্যাসার্ধ বেশিরভাগই গিয়ার কাপলিংয়ের চেয়ে ছোট, এবং এটি আকারে ছোট এবং হালকা।এটা আংশিকভাবে গিয়ার কাপলিং প্রতিস্থাপন করতে পারেন;
2. গিয়ার কাপলিংয়ের সাথে তুলনা করে, ইলাস্টিক পিন দাঁত টাইপ কাপলিং কাঠামো সহজ, কম উপাদান অংশ, উত্পাদন আরও সুবিধাজনক, কোন গিয়ার প্রক্রিয়াকরণ মেশিন টুল;সুবিধাজনক রক্ষণাবেক্ষণ, দীর্ঘ জীবন, নাইলন পিনটি ব্যফেল প্লেটটি সরিয়ে ফেলার মাধ্যমে প্রতিস্থাপন করা যেতে পারে;
3. ইলাস্টিক পিন দাঁত সংযোগের নাইলন কলাম পিন একটি স্ব-লুব্রিকেটিং উপাদান এবং লুব্রিকেশন প্রয়োজন হয় না, যা শুধুমাত্র লুব্রিকেটিং তেল সংরক্ষণ করে না,কিন্তু এটি কাজের পরিবেশও শুদ্ধ করে।ইলাস্টিক পিন গিয়ার কপলিংয়ের কম্পন কমানোর কর্মক্ষমতা দুর্বল এবং উচ্চ শব্দ রয়েছে।
পণ্যের পরামিতি
মডেল | নামমাত্র টর্ক Tn(Nm | অনুমোদিত গতি [n]r/min | অক্ষের গর্তের ব্যাসার্ধ d1 d2 | শ্যাফ্ট হোলের দৈর্ঘ্য | ডি | বি | এস | ইনার্শিয়াল মোমন্ট Kg.m2 | ভর m কেজি | |
Y টাইপ | J1, Z1 প্রকার | |||||||||
এল | L1 | |||||||||
ZLD1 | 100 | 4000 | ১২ ১৪ | 32 | 27 | 76 | 52 | 9 | 0.0007 | 0.73 |
১৬ ১৮ | 42 | 30 | ||||||||
19 | ||||||||||
২০ ২২ | 52 | 38 | 54 | 11 | ||||||
24 | ||||||||||
ZLD2 | 250 | 4000 | ১৬ ১৮ | 42 | 30 | 90 | 60 | 7 | 0.004 | 3.9 |
19 | ||||||||||
২০ ২২ | 52 | 38 | 62 | 9 | ||||||
24 | ||||||||||
২৫ ২৮ | 62 | 44 | 66 | 13 | ||||||
৩০ ৩২ | 82 | 60 | 70 | 17 | ||||||
ZLD3 | 630 | 4000 | ২৫ ২৮ | 62 | 44 | 118 | 85 | 11 | 0.015 | 8.6 |
৩০ ৩২ | 82 | 60 | 89 | 15 | ||||||
৩৫ ৩৮ | ||||||||||
৪০ ৪২ | 112 | 84 | 95 | 21 | ||||||
ZLD4 | 1600 | 4000 | ৪০ ৪২ | 112 | 84 | 158 | 115 | 21 | 0.057 | 18.1 |
৪৫ ৪৮ | ||||||||||
৫০ ৫৫ | ||||||||||
56 | ||||||||||
60 | 142 | 107 | 122 | 28 | ||||||
ZLD5 | 4000 | 4000 | ৫০ ৫৫ | 112 | 84 | 192 | 115 | 21 | 0.14 | 29.2 |
56 | ||||||||||
৬০ ৬৩ | 142 | 107 | 112 | 28 | ||||||
৬৫ ৭০ | ||||||||||
৭১ ৭৫ | ||||||||||
80 | 172 | 132 | 127 | 33 | ||||||
ZLD6 | 6300 | 3300 | ৬০ ৬৩ | 142 | 107 | 230 | 144 | 30 | 0.31 | 47.2 |
৬৫ ৭০ | ||||||||||
৭১ ৭৫ | ||||||||||
৮০ ৮৫ | 172 | 132 | 149 | 35 | ||||||
৯০ ৯৫ | ||||||||||
ZLD7 | 10000 | 2900 | ৭০ ৭১ | 142 | 107 | 260 | 146 | 30 | 0.62 | 73 |
75 | ||||||||||
৮০ ৮৫ | 172 | 132 | 151 | 35 | ||||||
৯০ ৯৫ | ||||||||||
১০০ ১১০ | 212 | 167 | 156 | 40 | ||||||
ZLD8 | 16000 | 2500 | ৮০ ৮৫ | 172 | 132 | 300 | 167 | 34 | 1.29 | 115 |
৯০ ৯৫ | ||||||||||
১০০ ১১০ | 212 | 167 | 172 | 39 | ||||||
১২০ ১২৫ | ||||||||||
130 | 252 | 202 | 177 | 44 | ||||||
ZLD9 | 25000 | 2300 | ৯০ ৯৫ | 172 | 132 | 335 | 187 | 34 | 2.1 | 151 |
১০০ ১১০ | 212 | 167 | 192 | 39 | ||||||
১২০ ১২৫ | ||||||||||
১৩০ ১৪০ | 252 | 202 | 197 | 44 | ||||||
150 | ||||||||||
ZLD10 | 31500 | 2100 | ১০০ ১১০ | 212 | 167 | 355 | 194 | 41 | 3.1 | 196 |
১২০ ১২৫ | ||||||||||
১৩০ ১৪০ | 252 | 202 | 199 | 46 | ||||||
150 | ||||||||||
১৬০ ১৭০ | 302 | 242 | 209 | 56 | ||||||
ZLD11 | 40000 | 2000 | ১১০ ১২০ | 212 | 167 | 380 | 214 | 41 | 4.3 | 237 |
125 | ||||||||||
১৩০ ১৪০ | 252 | 202 | 219 | 46 | ||||||
150 | ||||||||||
১৬০ ১৭০ | 302 | 242 | 229 | 56 | ||||||
180 | ||||||||||
ZLD12 | 63000 | 1700 | ১৩০ ১৪০ | 252 | 202 | 445 | 231 | 48 | 9.9 | 399 |
150 | ||||||||||
১৬০ ১৭০ | 302 | 242 | 241 | 58 | ||||||
180 | ||||||||||
১৯০ ২০০ | 352 | 282 | 251 | 68 | ||||||
ZLD13 | 100000 | 1500 | 150 | 252 | 202 | 515 | 262 | 44 | 16.6 | 502 |
১৬০ ১৭০ | 302 | 242 | 272 | 54 | ||||||
180 | ||||||||||
১৯০ ২০০ | 352 | 282 | 282 | 64 | ||||||
