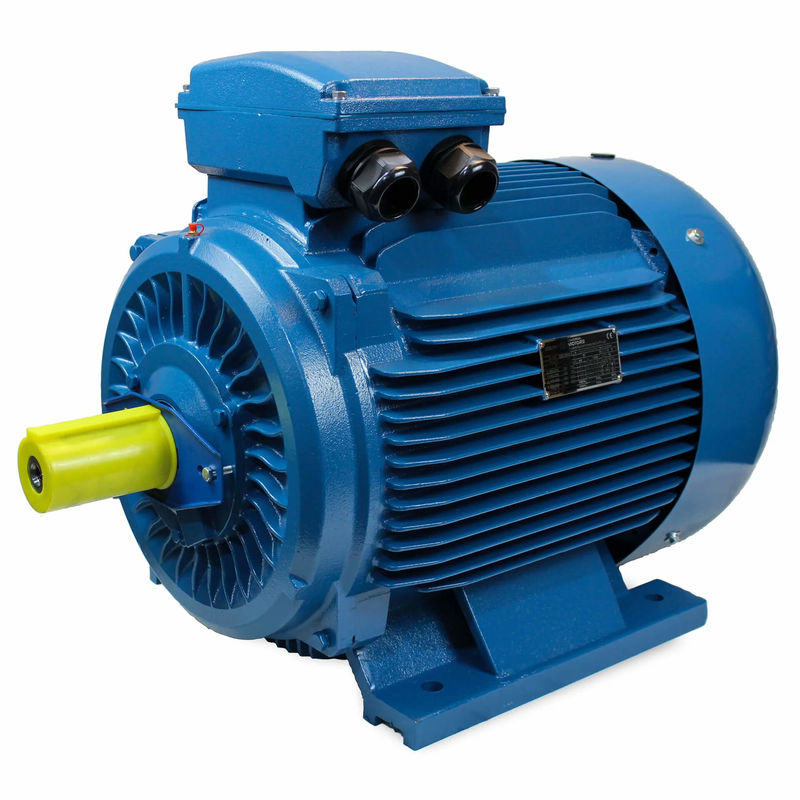

YE3 সিরিজ 8 মেরু 3 ফেজ ইন্ডাকশন মোটর তিন ফেজ অ্যাসিনক্রোন মোটর
৩ ফেজ ৮ পোল ইন্ডাকশন মোটর ওভারভিউঃ
কাস্ট আয়রন ফ্রেম বৈদ্যুতিক মোটর একটি মসৃণ আধুনিক নকশা সঙ্গে, হালকা ওজন নির্মাণ এবং স্থায়িত্ব একত্রিত করার জন্য ডিজাইন করা হয়।এই ঢালাই লোহা ইউনিভার্সাল মোটর IE3 দক্ষতা মধ্যে excel, আপনার ক্রয় অনন্য নির্ভরযোগ্যতা, দক্ষতা, এবং স্থিতিস্থাপকতা প্রদান নিশ্চিত।
৩ ফেজ ৮ পল ইন্ডাকশন মোটরের পারফরম্যান্স ডেটাঃ
型 号 প্রকার |
功率 কিলোওয়াট |
额定 বিদ্যুৎ প্রবাহ এ |
转速 r/min |
কার্যকারিতা ইফ.% |
功率 কারণ সংখ্যা পি.এফ. |
额定 转矩 এন.এম. |
堵转转矩 额定转矩 টিএসটি টিএন |
堵转 বিদ্যুৎ প্রবাহ 额定 বিদ্যুৎ প্রবাহ আইএসটি IN |
সর্বাধিক টার্ন টর্ক 额定转矩 Tmax টিএন |
噪声 ডিবি ((এ) |
同步轉速 750 r/min | ||||||||||
YE3-80M1-8 | 0.18 | 0.80 | 700 | 56.0 | 0.61 | 2.46 | 1.8 | 3.3 | 1.9 | 52 |
YE3-80M2-8 | 0.25 | 1.1 | 700 | 59.0 | 0.61 | 3.41 | 1.8 | 3.3 | 1.9 | 52 |
YE3-90S-8 | 0.37 | 1.4 | 695 | 66.0 | 0.61 | 5.08 | 1.8 | 4.0 | 1.9 | 56 |
YE3-90L-8 | 0.55 | 2.0 | 695 |
70.0 073.5 |
0.61 | 7.56 | 1.8 | 4.0 | 2.0 | 56 |
YE3-100L1-8 | 0.75 | 2.3 | 705 | 73.5 | 0.67 | 10.2 | 1.8 | 4.0 | 2.0 | 59 |
YE3-100L2-8 | 1.1 | 3.2 | 705 | 76.5 | 0.69 | 14.9 | 1.8 | 5.0 | 2.0 | 59 |
YE3-112M-8 | 1.5 | 4.2 | 715 | 77.5 | 0.70 | 20.0 | 1.8 | 5.0 | 2.0 | 61 |
YE3-132S-8 | 2.2 | 5.9 | 730 | 80.0 | 0.71 | 28.8 | 1.8 | 6.0 | 2.2 | 64 |
YE3-132M-8 | 3 | 7.6 | 730 | 82.5 | 0.73 | 39.2 | 1.8 | 6.0 | 2.2 | 64 |
YE3-160M1-8 | 4 | 9.8 | 725 | 85.0 | 0.73 | 52.7 | 1.9 | 6.0 | 2.2 | 68 |
YE3-160M2-8 | 5.5 | 13.1 | 725 | 86.0 | 0.74 | 72.4 | 1.9 | 6.0 | 2.2 | 68 |
YE3-160L-8 | 7.5 | 17.4 | 730 | 87.5 | 0.75 | 98.1 | 1.9 | 6.0 | 2.2 | 68 |
YE3-180L-8 | 11 | 25.0 | 725 | 89.0 | 0.75 | 145 | 1.9 | 6.5 | 2.2 | 70 |
YE3-200L-8 | 15 | 33.2 | 730 | 90.4 | 0.76 | 196 | 2.0 | 6.6 | 2.2 | 73 |
YE3-225S-8 | 18.5 | 40.6 | 735 | 91.2 | 0.76 | 240 | 2.0 | 6.6 | 2.2 | 73 |
YE3-225M-8 | 22 | 46.8 | 735 | 91.5 | 0.78 | 286 | 2.0 | 6.6 | 2.2 | 73 |
YE3-250M-8 | 30 | 62.6 | 735 | 92.2 | 0.79 | 390 | 1.9 | 6.5 | 2.0 | 75 |
YE3-280S-8 | 37 | 76.5 | 740 | 93.0 | 0.79 | 478 | 1.8 | 6.6 | 2.0 | 76 |
YE3-280M-8 | 45 | 92.6 | 740 | 93.5 | 0.79 | 581 | 1.8 | 6.6 | 2.0 | 76 |
YE3-315S-8 | 55 | 110 | 740 | 93.8 | 0.81 | 710 | 1.8 | 6.6 | 2.0 | 82 |
YE3-315M-8 | 75 | 150 | 740 | 94.0 | 0.81 | 968 | 1.8 | 6.2 | 2.0 | 82 |
YE3-315L1-8 | 90 | 176 | 740 | 94.5 | 0.82 | 1161 | 1.8 | 6.4 | 2.0 | 82 |
YE3-315L2-8 | 110 | 215 | 740 | 94.8 | 0.82 | 1420 | 1.8 | 6.4 | 2.0 | 82 |
YE3-355M1-8 | 132 | 257 | 745 | 95.0 | 0.82 | 1692 | 1.8 | 6.4 | 2.0 | 90 |
YE3-355M2-8 | 160 | 312 | 745 | 95.0 | 0.82 | 2051 | 1.8 | 6.4 | 2.0 | 90 |
YE3-355L1-8 | 185 | 360 | 745 | 95.2 | 0.82 | 2371 | 1.8 | 6.4 | 2.0 | 90 |
YE3-355L-8 | 200 | 385 | 745 | 95.2 | 0.83 | 2564 | 1.8 | 6.4 | 2.0 | 90 |
YE3-355L2-8 | 220 | 423 | 745 | 95.2 | 0.83 | 2820 | 1.8 | 6.4 | 2.0 | 90 |
YE3-355L3-8 | 250 | 481 | 745 | 95.2 | 0.83 | 3205 | 1.8 | 6.5 | 2.0 | 90 |
同步轉速 600 r/min | ||||||||||
YE3-315S-10 | 45 | 99 | 590 | 92.0 | 0.75 | 728 | 1.5 | 6.2 | 2.0 | 90 |
YE3-315M-10 | 55 | 120 | 590 | 92.5 | 0.75 | 890 | 1.5 | 6.2 | 2.0 | 90 |
YE3-315L1-10 | 75 | 161 | 590 | 93.0 | 0.76 | 1214 | 1.5 | 5.8 | 2.0 | 90 |
YE3-315L2-10 | 90 | 190 | 590 | 93.4 | 0.77 | 1457 | 1.5 | 5.9 | 2.0 | 90 |
YE3-355M1-10 | 110 | 228 | 595 | 93.8 | 0.78 | 1766 | 1.3 | 6.0 | 2.0 | 90 |
YE3-355M2-10 | 132 | 273 | 595 | 94.2 | 0.78 | 2119 | 1.3 | 6.0 | 2.0 | 90 |
YE3-355L1-10 | 160 | 331 | 595 | 94.2 | 0.78 | 2568 | 1.3 | 6.0 | 2.0 | 90 |
YE3-355L-10 | 185 | 383 | 595 | 94.2 | 0.78 | 2969 | 1.3 | 6.0 | 2.0 | 90 |
YE3-355L2-10 | 200 | 414 | 595 | 94.2 | 0.78 | 3210 | 1.3 | 6.0 | 2.0 | 90 |
机座号 ফ্রেম |
极数 পোলিশ |
安装 尺 寸 及 公 差 মাউন্টিং মাত্রা | আকার 尺 寸 সামগ্রিক মাত্রা | |||||||||||||||||||||
এ | বি | সি | ডি | ই | এফ | জি | এইচ | কে | এম | এন | পি | R | এস | টি | এ এ | বি বি | HA | এ বি | এসি | এডি | এইচ ডি | এল | ||
৬৩ এম | 2,4 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | 115 | 95 | 140 | 0 | 4-Φ10 | 3 | 30 | 110 | 8 | 135 | 135 | 70 | 180 | 230 |
৭১ এম | 2,4,6 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | 130 | 110 | 160 | 0 | 4-Φ10 | 3.5 | 32 | 120 | 8 | 150 | 145 | 80 | 195 | 255 |
৮০ এম | 2,4,6,8 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 32 | 135 | 10 | 160 | 165 | 145 | 225 | 295 |
৯০ এস | 2,4,6,8 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 34 | 170 | 12 | 180 | 180 | 165 | 255 | 345 |
৯০ লিটার | 125 | 210 | 385 | |||||||||||||||||||||
১০০ লিটার | 2,4,6,8 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 39 | 186 | 14 | 200 | 205 | 175 | 275 | 390 |
১১২ এম | 2,6,8 | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 45 | 200 | 230 | 225 | 190 | 300 | 420 | |
4 | 230 | 450 | ||||||||||||||||||||||
১৩২ এস | 2,4,6,8 | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | 265 | 230 | 300 | 0 | 4-Φ15 | 4 | 55 | 190 | 18 | 265 | 270 | 220 | 350 | 465 |
১৩২ এম | 178 | 230 | 505 | |||||||||||||||||||||
১৬০ মিটার | 2,4,6,8 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 65 | 260 | 20 | 315 | 320 | 260 | 420 | 610 |
১৬০ লিটার | 254 | 304 | 650 | |||||||||||||||||||||
১৮০ মি | 2,4,6,8 | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 180 | 15 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 70 | 311 | 22 | 355 | 360 | 265 | 445 | 685 |
১৮০ লিটার | 279 | 349 | 725 | |||||||||||||||||||||
২০০ লিটার | 2,4,6,8 | 318 | 305 | 133 | 55 | 110 | 16 | 49 | 200 | 19 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 74 | 379 | 26 | 395 | 400 | 305 | 505 | 775 |
225S | 4,8 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 19 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 78 | 375 | 28 | 435 | 450 | 325 | 550 | 815 |
225M | 2 | 311 | 55 | 110 | 16 | 49 | 400 | 810 | ||||||||||||||||
4, 6,8 | 60 | 140 | 18 | 53 | 840 | |||||||||||||||||||
২৫০ মিটার | 2 | 406 | 349 | 168 | 60 | 140 | 250 | 24 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 80 | 445 | 30 | 490 | 510 | 380 | 630 | 920 | ||
4, 6,8 | 65 | 58 | ||||||||||||||||||||||
২৮০ এস | 2 | 457 | 368 | 190 | 65 | 140 | 280 | 24 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 90 | 485 | 35 | 545 | 550 | 395 | 675 | 965 | ||
4, 6,8 | 75 | 20 | 67.5 | |||||||||||||||||||||
২৮০ এম | 2 | 419 | 65 | 18 | 58 | 536 | 1015 | |||||||||||||||||
4, 6,8 | 75 | 20 | 67.5 | |||||||||||||||||||||
৩১৫এস | 2 | 508 | 406 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 0 | 8-Φ24 | 6 | 120 | 570 | 45 | 635 | 630 | 540 | 855 | 1180 |
4,6,8,10 | 80 | 170 | 22 | 71 | 1210 | |||||||||||||||||||
৩১৫ এম | 2 | 457 | 65 | 140 | 18 | 58 | 610 | 1215 | ||||||||||||||||
4,6,8,10 | 80 | 170 | 22 | 71 | 1245 | |||||||||||||||||||
৩১৫ এল | 2 | 508 | 65 | 140 | 18 | 58 | 680 | 1290 | ||||||||||||||||
4,6,8,10 | 80 | 170 | 22 | 71 | 1320 | |||||||||||||||||||
৩৫৫ এম | 2 | 610 | 560 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 0 | 8-Φ24 | 6 | 130 | 690 | 52 | 735 | 715 | 645 | 1000 | 1390 |
4,6,8,10 | 95 | 170 | 25 | 86 | 1420 | |||||||||||||||||||
355L/L1 | 2 | 630 | 75 | 140 | 20 | 67.5 | 750 | 1500 | ||||||||||||||||
4,6,8,10 | 95 | 170 | 25 | 86 | 1530 | |||||||||||||||||||
355L2/L3 | 2 | 80 | 170 | 22 | 71 | 1530 | ||||||||||||||||||
4,6,8,10 | 110 | 210 | 28 | 100 | 1570 |
