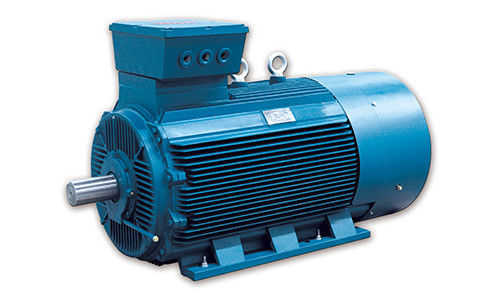

YE3 সিরিজ ট্রিপল ফেজ অ্যাসিনক্রোন মোটর A থ্রি ফেজ 6 মেরু 50 হার্জ ইন্ডাকশন মোটর
-
বিশেষভাবে তুলে ধরা
অ্যাসিনক্রোন ৩ ফেজ মোটর ৬ পোল
,অ্যাসিনক্রোন ৩-ফেজ মোটর ৫০ হার্জ
,ট্রিপল ফেজ অ্যাসিনক্রোন মোটর 1000r/min
-
পণ্যের নাম3 ধাপ 6 মেরু ইন্ডাকশন মোটর
-
বৈশিষ্ট্যকম ভোল্টেজ
-
সিঙ্ক্রোনাস গতি1000 r/মিনিট
-
ফ্রেমের মাপ63-355
-
উৎপাদনের হার0.12～375kW
-
কর্ম চক্রS1
-
ঠান্ডা করার পদ্ধতিIC411
-
দক্ষতা স্তরIE3
-
খুঁটির সংখ্যা2, 4, 6, 8
-
ভোল্টেজ380v
-
ঘনত্ব৫০ হার্জ
-
অন্তরণ শ্রেণিচ
-
সুরক্ষার মাত্রাআইপি৫৫
-
মাউন্ট ব্যবস্থাV1/B3/B5/B14/B35/B34 বা অন্যান্য
-
শেলকাস্ট আয়রন বডি, অ্যালুমিনিয়াম বডি
-
কীওয়ার্ডএবিবি অ্যাসিনক্রোন মোটর
-
উৎপত্তি স্থলচীন
-
মডেল নম্বারYE3 সিরিজ
YE3 সিরিজ ট্রিপল ফেজ অ্যাসিনক্রোন মোটর A থ্রি ফেজ 6 মেরু 50 হার্জ ইন্ডাকশন মোটর
YE3 সিরিজ ট্রিপল ফেজ অ্যাসিনক্রোন মোটর A থ্রি ফেজ 6 মেরু 50 হার্জ ইন্ডাকশন মোটর
অ্যাসিনক্রোন ৩ ফেজ মোটর ওভারভিউঃ
ট্রিপল ফেজ অ্যাসিঙ্ক্রোন মোটর উচ্চ মানের castালাই লোহার তৈরি। অনুকূলিত নির্মাণ নকশা সঙ্গে, তারা কাঠামোর অনমনীয়তা এবং তীব্রতা প্রয়োজনীয়তা নিশ্চিত করতে পারেন।সিলিকন ইস্পাত প্লেট stator কোর এবং রটার কোর ব্যবহার করা হয়, এটি পৃষ্ঠের ভাল নিরোধক, কম ক্ষতি যা উচ্চ দক্ষতা নিশ্চিত করে।উচ্চ মানের নিরোধক উপাদান নিখুঁত নিরোধক সিস্টেম একত্রিত যা নিরোধক সম্পূর্ণরূপে ক্লিয়ারিং ছাড়া করে তোলে, উত্তোলনের শেষের উচ্চ অনমনীয়তা, এটি স্যুইচিং এবং বিপরীত তীব্রতা সহ্য করতে পারে, এফ ক্লাস নিরোধক মোটরকে উচ্চতর তাপ স্থিতিশীলতা এবং দীর্ঘ জীবন দেয়।
৩ ফেজ ৬ পল ইন্ডাকশন মোটরের পারফরম্যান্স ডেটাঃ
|
型 号 প্রকার |
功率 কিলোওয়াট |
额定 বিদ্যুৎ প্রবাহ এ |
转速 r/min |
কার্যকারিতা ইফ.% |
功率 কারণ সংখ্যা পি.এফ. |
额定 转矩 এন.এম. |
堵转转矩 额定转矩 টিএসটি টিএন |
堵转 বিদ্যুৎ প্রবাহ 额定 বিদ্যুৎ প্রবাহ আইএসটি IN |
সর্বাধিক টার্ন টর্ক 额定转矩 Tmax টিএন |
噪声 ডিবি ((এ) |
| 同步轉速 1500 r/min | ||||||||||
| YE3-355M1-4 | 220 | 387 | 1490 | 96.0 | 0.90 | 1410 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355M-4 | 250 | 440 | 1495 | 96.0 | 0.90 | 1597 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L1-4 | 280 | 492 | 1495 | 96.0 | 0.90 | 1789 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L-4 | 315 | 554 | 1495 | 96.0 | 0.90 | 2012 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L2-4 | 355 | 638 | 1495 | 96.0 | 0.88 | 2268 | 1.7 | 7.0 | 2.2 | 95 |
| YE3-355L3-4 | 375 | 674 | 1495 | 96.0 | 0.88 | 2395 | 1.7 | 7.0 | 2.2 | 95 |
| 同步轉速 1000 r/min | ||||||||||
| YE3-71M1-6 | 0.18 | 0.76 | 850 | 54.6 | 0.66 | 2.02 | 1.9 | 4.0 | 2.0 | 52 |
| YE3-71M2-6 | 0.25 | 0.97 | 850 | 57.4 | 0.68 | 2.81 | 1.9 | 4.0 | 2.0 | 52 |
| YE3-80M1-6 | 0.37 | 1.2 | 910 | 68.0 | 0.70 | 3.88 | 1.9 | 5.5 | 2.0 | 54 |
| YE3-80M2-6 | 0.55 | 1.6 | 925 | 72.0 | 0.71 | 5.68 | 1.9 | 5.8 | 2.1 | 54 |
| YE3-90S-6 | 0.75 | 2.0 | 945 | 78.9 | 0.71 | 7.58 | 2.0 | 6.0 | 2.1 | 57 |
| YE3-90L-6 | 1.1 | 2.8 | 950 | 81.0 | 0.73 | 11.1 | 2.0 | 6.0 | 2.1 | 57 |
| YE3-100L-6 | 1.5 | 3.8 | 950 | 82.5 | 0.73 | 15.1 | 2.0 | 6.5 | 2.1 | 61 |
| YE3-112M-6 | 2.2 | 5.4 | 965 | 84.3 | 0.74 | 21.8 | 2.0 | 6.6 | 2.1 | 65 |
| YE3-132S-6 | 3 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 1.9 | 6.8 | 2.1 | 69 |
| YE3-132M1-6 | 4 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 1.9 | 6.8 | 2.1 | 69 |
| YE3-132M2-6 | 5.5 | 12.7 | 975 | 88.0 | 0.75 | 53.9 | 1.9 | 7.0 | 2.1 | 69 |
| YE3-160M-6 | 7.5 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 1.9 | 7.0 | 2.1 | 70 |
| YE3-160L-6 | 11 | 23.1 | 980 | 90.3 | 0.80 | 107 | 1.9 | 7.2 | 2.1 | 70 |
| YE3-180L-6 | 15 | 30.9 | 980 | 91.2 | 0.81 | 146 | 1.9 | 7.3 | 2.1 | 73 |
| YE3-200L1-6 | 18.5 | 37.8 | 985 | 91.7 | 0.81 | 179 | 1.9 | 7.3 | 2.1 | 73 |
| YE3-200L2-6 | 22 | 44.8 | 985 | 92.2 | 0.81 | 213 | 1.9 | 7.4 | 2.1 | 73 |
| YE3-225M-6 | 30 | 59.1 | 985 | 92.9 | 0.83 | 291 | 1.9 | 6.9 | 2.1 | 74 |
| YE3-250M-6 | 37 | 71.7 | 985 | 93.3 | 0.84 | 359 | 1.9 | 7.1 | 2.1 | 76 |
| YE3-280S-6 | 45 | 85.8 | 990 | 93.7 | 0.85 | 434 | 1.9 | 7.3 | 2.0 | 78 |
| YE3-280M-6 | 55 | 103 | 990 | 94.1 | 0.86 | 531 | 1.9 | 7.3 | 2.0 | 78 |
| YE3-280M1-6 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 7.3 | 2.0 | 78 |
| YE3-315S-6 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 6.6 | 2.0 | 83 |
| YE3-315M-6 | 90 | 170 | 990 | 94.9 | 0.85 | 868 | 1.9 | 6.7 | 2.0 | 83 |
| YE3-315L1-6 | 110 | 207 | 990 | 95.1 | 0.85 | 1061 | 1.9 | 6.7 | 2.0 | 83 |
| YE3-315L2-6 | 132 | 244 | 990 | 95.4 | 0.86 | 1273 | 1.9 | 6.8 | 2.0 | 83 |
| YE3-315L3-6 | 160 | 296 | 990 | 95.6 | 0.86 | 1543 | 1.9 | 6.8 | 2.0 | 83 |
| YE3-355M1-6 | 160 | 296 | 995 | 95.6 | 0.86 | 1536 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355M-6 | 185 | 342 | 995 | 95.7 | 0.86 | 1776 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355M2-6 | 200 | 365 | 995 | 95.8 | 0.87 | 1920 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L1-6 | 220 | 401 | 995 | 95.8 | 0.87 | 2112 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L-6 | 250 | 456 | 995 | 95.8 | 0.87 | 2399 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L2-6 | 280 | 510 | 995 | 95.8 | 0.87 | 2687 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L3-6 | 315 | 581 | 995 | 95.8 | 0.86 | 3023 | 1.9 | 6.8 | 2.0 | 85 |
|
机座号 ফ্রেম |
极数 পোলিশ |
安装 尺 寸 及 公 差 মাউন্টিং মাত্রা | আকার 尺 寸 সামগ্রিক মাত্রা | ||||||||||||
| ডি | ই | এফ | জি | এম | এন | পি | R | এস | টি | এসি | এডি | এইচএফ | এল | ||
| ৬৩ এম | 2,4 | 11 | 23 | 4 | 8.5 | 115 | 95 | 140 | 0 | 4-Φ10 | 3 | 135 | 70 | 140 | 230 |
| ৭১ এম | 2,4,6 | 14 | 30 | 5 | 11 | 130 | 110 | 160 | 0 | 4-Φ10 | 3.5 | 145 | 80 | 160 | 255 |
| ৮০ এম | 2,4,6,8 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 165 | 145 | 245 | 295 |
| ৯০ এস | 2,4,6,8 | 24 | 50 | 8 | 20 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 180 | 165 | 265 | 345 |
| ৯০ লিটার | 385 | ||||||||||||||
| ১০০ লিটার | 2,4,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 205 | 175 | 300 | 390 |
| ১১২ এম | 2,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 225 | 190 | 315 | 420 |
| 4 | 450 | ||||||||||||||
| ১৩২ এস | 2,4,6,8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 0 | 4-Φ15 | 4 | 270 | 220 | 370 | 465 |
| ১৩২ এম | 505 | ||||||||||||||
| ১৬০ মিটার | 2,4,6,8 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 320 | 260 | 435 | 610 |
| ১৬০ লিটার | 650 | ||||||||||||||
| ১৮০ মি | 2,4,6,8 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 360 | 265 | 440 | 685 |
| ১৮০ লিটার | 725 | ||||||||||||||
| ২০০ লিটার | 2,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 400 | 305 | 505 | 775 |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 450 | 325 | 550 | 815 |
| 225M | 2 | 55 | 110 | 16 | 49 | 810 | |||||||||
| 4,6,8 | 60 | 140 | 18 | 53 | 840 | ||||||||||
| ২৫০ মিটার | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 510 | 380 | 655 | 920 |
| 4,6,8 | 65 | 58 | |||||||||||||
| ২৮০ এস | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 550 | 395 | 670 | 965 |
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| ২৮০ এম | 2 | 65 | 18 | 58 | 1015 | ||||||||||
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
