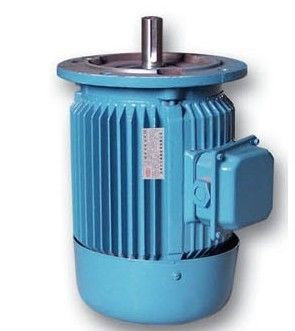

YE3 Series 3 Phase 4 Pole Squirrel Cage Induction Motor Low Voltage

YE3 সিরিজ 3 ফেজ 4 পোল সিকিউরেল কেজ ইন্ডাকশন মোটর নিম্ন ভোল্টেজ

  • বিশেষভাবে তুলে ধরা

    1500r/min থ্রি ফেজ অ্যাসিনক্রোন মোটর

    ,

    থ্রি ফেজ অ্যাসিনক্রোন মোটর লো ভোল্টেজ

    ,

    3 ফেজ 4 পোল আখড়ার খাঁচা ইন্ডাকশন মোটর

  • পণ্যের নাম
    একটি 4 মেরু থ্রি ফেজ ইন্ডাকশন মোটর
  • বৈশিষ্ট্য
    কম ভোল্টেজ
  • সিঙ্ক্রোনাস গতি
    1500 r/মিনিট
  • ফ্রেমের মাপ
    63-355
  • উৎপাদনের হার
    0.12~375kW
  • কর্ম চক্র
    S1
  • ঠান্ডা করার পদ্ধতি
    IC411
  • দক্ষতা স্তর
    IE3
  • খুঁটির সংখ্যা
    2, 4, 6, 8
  • ভোল্টেজ
    380v
  • ঘনত্ব
    ৫০ হার্জ
  • অন্তরণ শ্রেণি
  • সুরক্ষার মাত্রা
    আইপি৫৫
  • মাউন্ট ব্যবস্থা
    V1/B3/B5/B14/B35/B34 বা অন্যান্য
  • শেল
    কাস্ট আয়রন বডি, অ্যালুমিনিয়াম বডি
  • উৎপত্তি স্থল
    চীন
  • মডেল নম্বার
    YE3 সিরিজ

YE3 সিরিজ 3 ফেজ 4 পোল সিকিউরেল কেজ ইন্ডাকশন মোটর নিম্ন ভোল্টেজ

YE3 সিরিজ 3 ফেজ 4 পোল সিকিউরেল কেজ ইন্ডাকশন মোটর নিম্ন ভোল্টেজ

ট্রিপল ফেজ অ্যাসিনক্রোন মোটরসংক্ষিপ্ত বিবরণঃ

আইইসি ফ্রেম মেট্রিক মোটরগুলি আন্তর্জাতিক মান পূরণের জন্য ডিজাইন করা হয়েছে (জিবি 18613-2012 প্রয়োজনীয়তা) এবং বিদেশী অ্যাপ্লিকেশন এবং মেশিনের উপাদানগুলির জন্য ′′ প্রতিস্থাপন মোটর।আইইসি ফ্রেম মোটর সর্বোত্তম বৈদ্যুতিক কর্মক্ষমতা জন্য ভ্যাকুয়াম চাপ impregnation প্রস্তাব, সরাসরি সংযোগের জন্য উভয় প্রান্তে oversized bearings, IP55 সুরক্ষা। পাম্প, conveyors থেকে বিভিন্ন অ্যাপ্লিকেশন প্রতিস্থাপন বা আমদানি করার জন্য B3, B5, V1, B35, B14 বা B34 মাউন্টেশন থেকে নির্বাচন করুন,ফ্যান এবং আরো.

৩ ফেজ ৪ পল ইন্ডাকশন মোটরবৈশিষ্ট্যঃ

1ইনভার্টার ডিউটি রেটঃ ২ঃ১সিটি এবং ১০ঃ১ভিটি ৩৮০ভোল্ট ৫০ হার্জ এ

2সুরক্ষা ডিগ্রীঃ আইপি 55

3. সংযুক্তিঃ টিইএফসি

4. উচ্চ লক রটার টর্ক

5. সেরা বৈদ্যুতিক কর্মক্ষমতা জন্য প্রয়োগ VPI প্রক্রিয়া

6. IEC132 ফ্রেম এবং বড় Y / ডেল্টা শুরু জন্য উপযুক্ত

7নামের প্লেট 380V 50Hz বা 400V 50Hz

8. প্রত্যক্ষ সংযুক্তির জন্য উভয় প্রান্তে ওভারডাইজড বল বিয়ারিং

9. ক্লাস ₹F ₹ আইসোলেশন

10গ্ল্যান্ডস দিয়ে সজ্জিত জংশন বক্স

11. F2 মাউন্ট অবস্থান, F1, F3 এছাড়াও পাওয়া যায়

12দুই দিকের ফ্যান

13. সমস্ত মোটর সিই চিহ্নিত

৩ ফেজ ৪ পল ইন্ডাকশন মোটরের পারফরম্যান্স ডেটাঃ

型 号

প্রকার

功率

কিলোওয়াট

额定

বিদ্যুৎ প্রবাহ

转速

r/min

কার্যকারিতা

ইফ.%

功率

কারণ সংখ্যা

পি.এফ.

额定

转矩

এন.এম.

堵转转矩

额定转矩

টিএসটি

টিএন

堵转 বিদ্যুৎ প্রবাহ

额定 বিদ্যুৎ প্রবাহ

আইএসটি

IN

সর্বাধিক টার্ন টর্ক

额定转矩

Tmax

টিএন

噪声

ডিবি ((এ)

同步转速 3000 r/min
YE3-315S-2 110 195 2985 95.2 0.90 352 1.8 7.1 2.3 92
YE3-315M-2 132 234 2985 95.4 0.90 422 1.8 7.1 2.3 92
YE3-315L1-2 160 279 2985 95.6 0.91 512 1.8 7.2 2.3 92
YE3-315L-2 185 323 2985 95.7 0.91 592 1.8 7.2 2.3 92
YE3-315L2-2 200 349 2985 95.8 0.91 640 1.8 7.2 2.2 92
YE3-315L3-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 92
YE3-355M1-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 100
YE3-355M-2 250 436 2985 95.8 0.91 800 1.6 7.2 2.2 100
YE3-355L1-2 280 488 2985 95.8 0.91 896 1.6 7.2 2.2 100
YE3-355L-2 315 549 2985 95.8 0.91 1008 1.6 7.2 2.2 100
YE3-355L2-2 355 619 2985 95.8 0.91 1136 1.6 7.2 2.2 100
YE3-355L3-2 375 654 2985 95.8 0.91 1200 1.6 7.2 2.2 100
同步轉速1500 r/min
YE3-63M1-4 0.12 0.45 1310 55.8 0.72 0.87 2.1 4.4 2.2 52
YE3-63M2-4 0.18 0.64 1310 58.6 0.73 1.31 2.1 4.4 2.2 52
YE3-71M1-4 0.25 0.81 1330 63.6 0.74 1.80 2.1 5.2 2.2 55
YE3-71M2-4 0.37 1.1 1330 65.3 0.75 2.66 2.1 5.2 2.2 55
YE3-80M1-4 0.55 1.4 1430 80.6 0.75 3.67 2.3 6.5 2.3 56
YE3-80M2-4 0.75 1.8 1430 82.5 0.75 5.01 2.3 6.6 2.3 56
YE3-90S-4 1.1 2.6 1430 84.1 0.76 7.35 2.3 6.8 2.3 59
YE3-90L-4 1.5 3.5 1430 85.3 0.77 10.0 2.3 7.0 2.3 59
YE3-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.6 2.3 64
YE3-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.3 64
YE3-112M-4 4 8.4 1455 88.6 0.82 26.3 2.2 7.8 2.3 65
YE3-132S-4 5.5 11.2 1465 89.6 0.83 35.9 2.0 7.9 2.3 71
YE3-132M-4 7.5 15.0 1465 90.4 0.84 48.9 2.0 7.5 2.3 71
YE3-160M-4 11 21.5 1470 91.4 0.85 71.5 2.0 7.7 2.3 73
YE3-160L-4 15 28.8 1470 92.1 0.86 97.4 2.0 7.8 2.3 73
YE3-180M-4 18.5 35.3 1470 92.6 0.86 120 2.0 7.8 2.3 76
YE3-180L-4 22 41.8 1470 93.0 0.86 143 2.0 7.8 2.3 76
YE3-200L-4 30 56.6 1475 93.6 0.86 194 2.0 7.3 2.3 76
YE3-225S-4 37 69.6 1480 93.9 0.86 239 2.0 7.4 2.3 78
YE3-225M-4 45 84.4 1480 94.2 0.86 290 2.0 7.4 2.3 78
YE3-250M-4 55 103 1485 94.6 0.86 354 2.0 7.4 2.3 79
YE3-280S-4 75 136 1490 95.0 0.88 481 2.0 6.7 2.3 80
YE3-280M-4 90 163 1490 95.2 0.88 577 2.0 6.9 2.3 80
YE3-280M1-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.3 80
YE3-315S-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.2 88
YE3-315M-4 132 236 1490 95.6 0.89 846 2.0 7.0 2.2 88
YE3-315L1-4 160 285 1490 95.8 0.89 1026 2.0 7.1 2.2 88
YE3-315L-4 185 329 1490 95.9 0.89 1186 2.0 7.1 2.2 88
YE3-315L2-4 200 352 1490 96.0 0.90 1282 2.0 7.1 2.2 88
YE3-315L3-4 220 387 1490 96.0 0.90 1410 2.0 7.1 2.2 88

নিম্ন ভোল্টেজের অ্যাসিনক্রোন মোটরমাত্রা

YE3 সিরিজ 3 ফেজ 4 পোল সিকিউরেল কেজ ইন্ডাকশন মোটর নিম্ন ভোল্টেজ 0

机座号

ফ্রেম

极数

পোলিশ

安装 尺 寸 মাউন্ট ডিমেনশন আকার 尺 寸 সামগ্রিক মাত্রা
বি সি ডি এফ জি এইচ কে এ এ বি বি HA এ বি এসি এডি এইচ ডি এল
৬৩ এম 2,4 100 80 40 11 23 4 8.5 63 7 30 110 8 135 135 70 180 230
৭১ এম 2,4,6 112 90 45 14 30 5 11 71 7 32 120 8 150 145 80 195 255
৮০ এম 2,4,6,8 125 100 50 19 40 6 15.5 80 10 32 135 10 160 165 145 225 295
৯০ এস 2,4,6,8 140 100 56 24 50 8 20 90 10 34 170 12 180 180 165 255 345
৯০ লিটার 125 210 385
১০০ লিটার 2,4,6,8 160 140 63 28 60 8 24 100 12 39 186 14 200 205 175 275 390
১১২ এম 2, 6,8 190 140 70 28 60 8 24 112 12 45 200 14 230 225 190 300 420
4 230 450
১৩২ এস 2,4,6,8 216 140 89 38 80 10 33 132 12 55 190 18 265 270 220 350 465
১৩২ এম 178 230 505
১৬০ মিটার 2,4,6,8 254 210 108 42 110 12 37 160 15 65 260 20 315 320 260 420 610
১৬০ লিটার 254 304 650
১৮০ মি 2,4,6,8 279 241 121 48 110 14 42.5 180 15 70 311 22 355 360 265 445 685
১৮০ লিটার 279 349 725
২০০ লিটার 2,4,6,8 318 305 133 55 110 16 49 200 19 74 379 26 395 400 305 505 775
225S 4,8 356 286 149 60 140 18 53 225 19 78 375 28 435 450 325 550 815
225M 2 311 55 110 16 49 400 810
4,6,8 60 140 18 53 840
২৫০ মিটার 2 406 349 168 60 140 18 53 250 24 80 445 30 490 510 380 630 920
4,6,8 65 58
২৮০ এস 2 457 368 190 65 140 18 58 280 24 90 485 35 545 550 395 675 965
4,6,8 75 20 67.5
২৮০ এম 2 419 65 18 58 536 1015
4,6,8 75 20 67.5
৩১৫এস 2 508 406 216 65 140 18 58 315 28 120 570 45 635 630 540 855 1180
4,6,8,10 80 170 22 71 1210
৩১৫ এম 2 457 65 140 18 58 610 1215
4,6,8,10 80 170 22 71 1245
৩১৫ এল 2 508 65 140 18 58 680 1290
4,6,8,10 80 170 22 71 1320
৩৫৫ এম 2 610 560 254 75 140 20 67.5 355 28 130 690 52 735 715 645 1000 1390
4,6,8,10 95 170 25 86 1420
355L/L1 2 630 75 140 20 67.5 750 1500
4,6,8,10 95 170 25 86 1530
355L2/L3 2 80 170 22 71 1530
4,6,8,10 110 210 28 100 1570
