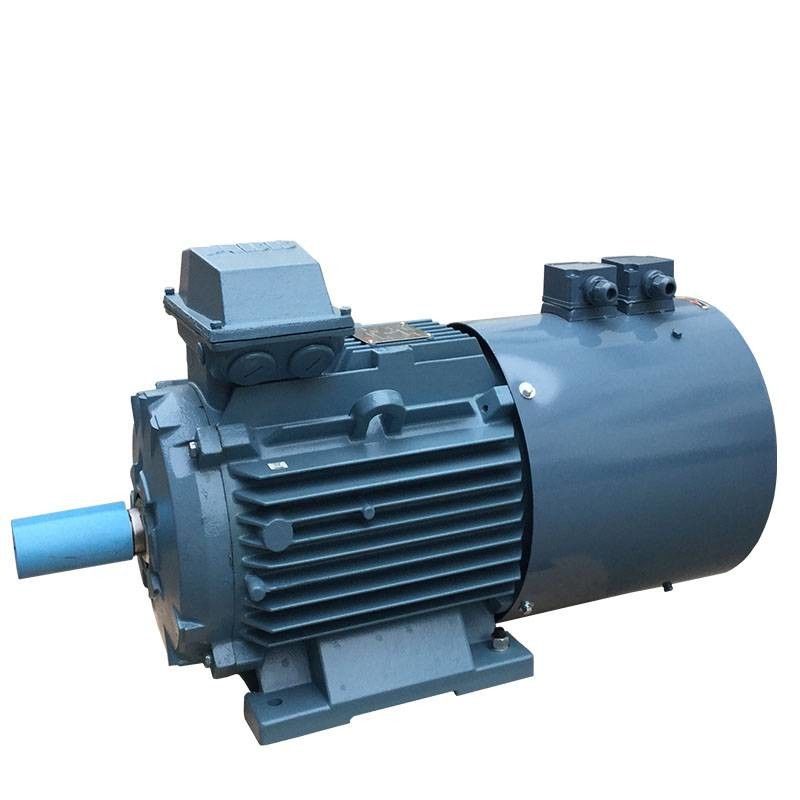

YE3 সিরিজ 3 ফেজ 2 পোল ইন্ডাকশন মোটর অ্যাসিনক্রোন ইলেকট্রিক মোটর
-
বিশেষভাবে তুলে ধরা
YE3 সিরিজ ২ পোল ইন্ডাকশন মোটর
,IC411 ২ পল ইন্ডাকশন মোটর
,৩৭৫ কিলোওয়াট ৩ ফেজ ইলেকট্রিক মোটর
-
পণ্যের নামতিন ফেজ অ্যাসিঙ্ক্রোনাস মোটর
-
বৈশিষ্ট্যকম ভোল্টেজ
-
সিঙ্ক্রোনাস গতি3000 r/মিনিট
-
ফ্রেমের মাপ63-355
-
উৎপাদনের হার0.12～375kW
-
কর্ম চক্রS1
-
ঠান্ডা করার পদ্ধতিIC411
-
দক্ষতা স্তরIE3
-
খুঁটির সংখ্যা2, 4, 6, 8
-
ভোল্টেজ380v
-
ঘনত্ব৫০ হার্জ
-
অন্তরণ শ্রেণিচ
-
সুরক্ষার মাত্রাআইপি৫৫
-
মাউন্ট ব্যবস্থাV1/B3/B5/B14/B35/B34 বা অন্যান্য
-
শেলকাস্ট আয়রন বডি, অ্যালুমিনিয়াম বডি
-
উৎপত্তি স্থলচীন
-
মডেল নম্বারYE3 সিরিজ
YE3 সিরিজ 3 ফেজ 2 পোল ইন্ডাকশন মোটর অ্যাসিনক্রোন ইলেকট্রিক মোটর
YE3 সিরিজ 3 ফেজ 2 পোল ইন্ডাকশন মোটর অ্যাসিনক্রোন ইলেকট্রিক মোটর
3 ফেজ অ্যাসিনক্রোন ইনডাকশন মোটর বৈশিষ্ট্য:
এই সিরিজের মোটরগুলির অনেক গুণ রয়েছে, যার মধ্যে রয়েছে সুন্দর প্রোফাইল, উচ্চ দক্ষতা এবং শক্তি সঞ্চয়, এফ ক্লাস বিচ্ছিন্ন, সুরক্ষা শ্রেণি আইপি 55, কম শব্দ, কম কম্পন, মসৃণভাবে চলমান।
3 ফেজ অ্যাসিনক্রোন ইনডাকশন মোটর অ্যাপ্লিকেশনঃ
সাধারণ ব্যবহার সহ কাটার মেশিন, পাম্প, ফ্যান, কনভেয়র, খামার এবং খাদ্য প্রক্রিয়াকরণের যন্ত্রপাতি ইত্যাদি বিশেষত OEM এবং পুনরায় বিক্রয় (বিতরণ) বাজারের জন্য উপযুক্ত,এই সিরিজটি স্ট্যান্ডার্ড পণ্য বৈশিষ্ট্যগুলির মধ্যে একটি সর্বোত্তম ভারসাম্য প্রদান করে, কম ওজন, দ্রুত প্রাপ্যতা এবং প্রতিযোগিতামূলক মূল্য।
২ পোল ৩ ফেজ ইন্ডাকশন মোটরের স্পেসিফিকেশনঃ
|
型 号 প্রকার |
功率 কিলোওয়াট |
额定 বিদ্যুৎ প্রবাহ এ |
转速 r/min |
কার্যকারিতা ইফ.% |
功率 কারণ সংখ্যা পি.এফ. |
额定 转矩 এন.এম. |
堵转转矩 额定转矩 টিএসটি টিএন |
堵转 বিদ্যুৎ প্রবাহ 额定 বিদ্যুৎ প্রবাহ আইএসটি IN |
সর্বাধিক টার্ন টর্ক 额定转矩 Tmax টিএন |
噪声 ডিবি ((এ) |
| 同步转速 3000 r/min | ||||||||||
| YE3-63M1-2 | 0.18 | 0.53 | 2720 | 63.9 | 0.80 | 0.63 | 2.2 | 5.5 | 2.2 | 61 |
| YE3-63M2-2 | 0.25 | 0.70 | 2720 | 67.1 | 0.81 | 0.88 | 2.2 | 5.5 | 2.2 | 61 |
| YE3-71M1-2 | 0.37 | 1.0 | 2740 | 69.0 | 0.81 | 1.29 | 2.2 | 6.1 | 2.2 | 62 |
| YE3-71M2-2 | 0.55 | 1.4 | 2740 | 72.3 | 0.82 | 1.92 | 2.2 | 6.1 | 2.2 | 62 |
| YE3-80M1-2 | 0.75 | 1.7 | 2870 | 80.7 | 0.82 | 2.50 | 2.2 | 7.0 | 2.3 | 62 |
| YE3-80M2-2 | 1.1 | 2.4 | 2875 | 82.7 | 0.83 | 3.65 | 2.2 | 7.3 | 2.3 | 62 |
| YE3-90S-2 | 1.5 | 3.2 | 2880 | 84.2 | 0.84 | 4.97 | 2.2 | 7.6 | 2.3 | 67 |
| YE3-90L-2 | 2.2 | 4.6 | 2880 |
85.9 9 |
0.85 | 7.30 | 2.2 | 7.6 | 2.3 | 67 |
| YE3-100L-2 | 3 | 6.0 | 2880 | 87.1 | 0.87 | 9.95 | 2.2 | 7.8 | 2.3 | 74 |
| YE3-112M-2 | 4 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 8.3 | 2.3 | 77 |
| YE3-132S1-2 | 5.5 | 10.6 | 2935 | 89.2 | 0.88 | 17.9 | 2.0 | 8.3 | 2.3 | 79 |
| YE3-132S2-2 | 7.5 | 14.4 | 2930 | 90.1 | 0.88 | 24.4 | 2.0 | 7.9 | 2.3 | 79 |
| YE3-160M1-2 | 11 | 20.6 | 2950 | 91.2 | 0.89 | 35.6 | 2.0 | 8.1 | 2.3 | 81 |
| YE3-160M2-2 | 15 | 27.9 | 2945 | 91.9 | 0.89 | 48.6 | 2.0 | 8.1 | 2.3 | 81 |
| YE3-160L-2 | 18.5 | 34.2 | 2945 | 92.4 | 0.89 | 60.0 | 2.0 | 8.2 | 2.3 | 81 |
| YE3-180M-2 | 22 | 40.5 | 2950 | 92.7 | 0.89 | 71.2 | 2.0 | 8.2 | 2.3 | 83 |
| YE3-200L1-2 | 30 | 54.9 | 2965 | 93.3 | 0.89 | 96.6 | 2.0 | 7.6 | 2.3 | 84 |
| YE3-200L2-2 | 37 | 67.4 | 2965 | 93.7 | 0.89 | 119 | 2.0 | 7.6 | 2.3 | 84 |
| YE3-225M-2 | 45 | 80.8 | 2965 | 94.0 | 0.90 | 145 | 2.0 | 7.7 | 2.3 | 86 |
| YE3-250M-2 | 55 | 98.5 | 2975 | 94.3 | 0.90 | 177 | 2.0 | 7.7 | 2.3 | 89 |
| YE3-280S-2 | 75 | 134 | 2975 | 94.7 | 0.90 | 241 | 1.8 | 7.1 | 2.3 | 91 |
| YE3-280M-2 | 90 | 160 | 2975 | 95.0 | 0.90 | 289 | 1.8 | 7.1 | 2.3 | 91 |
| YE3-280M1-2 | 110 | 195 | 2975 | 95.2 | 0.90 | 353 | 1.8 | 7.1 | 2.0 | 91 |
প্রচলিত মাউন্ট টাইপ এবং উপযুক্ত ফ্রেম আকার নিম্নলিখিত টেবিলে দেওয়া হয় ((with √√)
|
机座号 ফ্রেম |
基本安装结构 বেসিক টাইপ |
派生的安装形式 প্রাপ্ত প্রকার |
||||||||||||||
| বি৩ | বি৫ | বি৩৫ | ভি১ | V3 | ভি৫ | V6 | বি৬ | বি৭ | বি৮ | ভি১৫ | ভি৩৬ | বি১৪ | বি৩৪ | ভি১৮ | ||
| ৬৩১১২ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| ১৩২ ₹১৬০ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | - | - | - | |
| ১৮০ ₹২৮০ | √ | √ | √ | √ | - | - | - | - | - | - | - | - | - | - | - | |
| ৩১৫ ₹৩৫৫ | √ | - | √ | √ | - | - | - | - | - | - | - | - | - | - | - | |
"√" নির্মিত হতে পারে যে কাঠামোগত টাইপ নির্দেশ করে। যখন মোটর অর্ডার, যদি কোন ব্যাখ্যা দেওয়া হয় না, জংশন বক্স একটি পাশের টাইপ ডান আউটলেট হয়।
২ পোল ৩ ফেজ ইন্ডাকশন মোটরমাত্রা
|
机座号 ফ্রেম |
极数 পোলিশ |
安装 尺 寸 মাউন্ট ডিমেনশন | আকৃতি আকার সামগ্রিক মাত্রা | ||||||||||||
| ডি | ই | এফ | জি | এম | এন | পি | R | এস | টি | এসি | এডি | এইচএফ | এল | ||
| ১৮০ মি | 2,4,6,8 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 360 | 265 | 500 | 745 |
| ১৮০ লিটার | 785 | ||||||||||||||
| ২০০ লিটার | 2,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 400 | 305 | 570 | 845 |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 450 | 325 | 615 | 905 |
| 225M | 2 | 55 | 110 | 16 | 49 | 900 | |||||||||
| 4,6,8 | 60 | 140 | 18 | 53 | 930 | ||||||||||
| ২৫০ মিটার | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 510 | 380 | 715 | 1025 |
| 4,6,8 | 65 | 58 | |||||||||||||
| ২৮০ এস | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 550 | 395 | 760 | 1080 |
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| ২৮০ এম | 2 | 65 | 18 | 58 | 1130 | ||||||||||
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| ৩১৫এস | 2 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 0 | 8-Φ24 | 6 | 630 | 540 | 970 | 1310 |
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1340 | ||||||||||
| ৩১৫ এম | 2 | 65 | 140 | 18 | 58 | 1345 | |||||||||
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1375 | ||||||||||
| ৩১৫ এল | 2 | 65 | 140 | 18 | 58 | 1420 | |||||||||
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1450 | ||||||||||
| ৩৫৫ এম | 2 | 75 | 140 | 20 | 67.5 | 740 | 680 | 800 | 0 | 8-Φ24 | 6 | 715 | 645 | 1135 | 1530 |
| 4,6,8,10 | 95 | 170 | 25 | 86 | 1560 | ||||||||||
| 355L/L1 | 2 | 75 | 140 | 20 | 67.5 | 1640 | |||||||||
| 4,6,8,10 | 95 | 170 | 25 | 86 | 1670 | ||||||||||
| 355L2/L3 | 2 | 80 | 170 | 22 | 71 | 1670 | |||||||||
| 4,6,8,10 | 110 | 210 | 28 | 100 | 1710 | ||||||||||
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
