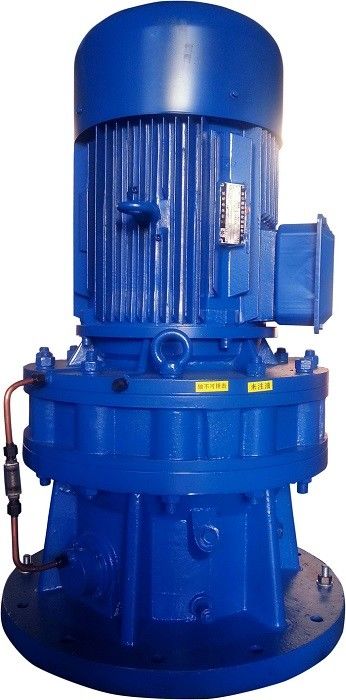

উল্লম্ব প্রকার প্ল্যানেটারি সাইক্লয়েডাল পিনহুইল রিডাক্টর সাইক্লয়েডাল স্পিড রিডাক্টর
সাইক্লয়েডাল পিনহুইল রিডাক্টর শ্রেণীবিভাগ
কাঠামোর ধরন অনুযায়ী, এটি বিভক্তঃ অনুভূমিক এবং উল্লম্ব ধরন;
ড্রাইভার সংযোগ মোড অনুযায়ী, এটি বিভক্ত করা হয়ঃ দ্বি-অক্ষীয় টাইপ, মোটর সংযোগ টাইপ, মোটর সরাসরি সংযোগ টাইপ
সাইক্লয়েডাল পিনহুইল রিডাক্টর বৈশিষ্ট্য
1. উচ্চ গতির অনুপাত এবং উচ্চ দক্ষতা
একটি এক-পর্যায়ের ট্রান্সমিশন 1 এর একটি হ্রাস অনুপাত অর্জন করতে পারেঃ87, 90% এরও বেশি দক্ষতার সাথে। যদি মাল্টি-স্টেজ ট্রান্সমিশন ব্যবহার করা হয়, তবে হ্রাস অনুপাত আরও বেশি হবে।
2কমপ্যাক্ট কাঠামো এবং ছোট আকার
গ্রহ সংক্রমণ নীতির কারণে, ইনপুট শ্যাফ্ট এবং আউটপুট শ্যাফ্ট একই অক্ষের উপর রয়েছে, তাই কাঠামোটি কমপ্যাক্ট এবং ভলিউমটি ছোট।
3. মসৃণ অপারেশন এবং কম শব্দ
সাইক্লয়েড ইগল দাঁতগুলিতে প্রচুর সংখ্যক জাল দাঁত, একটি বড় ওভারল্যাপ সহগ এবং একটি স্থিতিশীল প্রক্রিয়া রয়েছে, যা কম্পন এবং শব্দকে সর্বনিম্ন সীমাবদ্ধ করে।
4. নির্ভরযোগ্য এবং দীর্ঘ জীবন
কারণ প্রধান অংশগুলি ভারবহন ইস্পাত দিয়ে তৈরি, তাদের ভাল যান্ত্রিক বৈশিষ্ট্য রয়েছে। উপরন্তু, তারা রোলিং ঘর্ষণ ব্যবহার করে, তাই তারা টেকসই এবং দীর্ঘ জীবন আছে।ধাক্কা প্রতিরোধের এবং ছোট ইনার্টিয় মোমন্টএটি ঘন ঘন শুরু এবং সামনের দিকে এবং পিছনের দিকে ঘোরানোর জন্য উপযুক্ত।
সাইক্লয়েডাল পিনহুইল রিডাক্টর প্যারামিটার
এক পর্যায়ের ট্রান্সমিশন রিডাক্টরের অনুমোদিত শক্তি এবং অনুমোদিত টর্ক (লোড কোয়ালিফাইন্ট K=1.00)
মডেল |
ইনপুট পাওয়ার আউটপুট টর্ক |
ট্রান্সমিশন রেসিও i | অনুমোদিত শক্তি পরিসীমা | ||||||||||
9 | 11 | 17 | 23 | 29 | 35 | 43 | 59 | 71 | 87 | Pmax | Pmin | ||
ইনপুট গতি n1 | 1500 ((r/min) | ৪পি | |||||||||||
B09/X1 |
P ((kW) T ((N.m) |
0.55 30 |
0.37 26 |
0.37 38 |
0.25 37 |
0.2.5 43 |
0.25 52 |
0.18 50 |
0.55 |
0.18 |
|||
B0/X2 |
P ((kW) T ((N.m) |
1.1 58 |
1.1 70 |
0.75 74 |
0.75 101 |
0.55 93 |
0.55 112 |
0.37 93 |
0.25 86 |
1.1 |
0.18 |
||
B1/X3 |
P ((kW) T ((N.m) |
2.2 117 |
2.2 143 |
2.2 220 |
1.5 203 |
1.1 188 |
1.1 227 |
0.75 190 |
0.55 191 |
0.55 230 |
2.2 |
0.25 |
|
বি২/এক্স৪ |
P ((kW) T ((N.m) |
4 210 |
4 260 |
4 400 |
3 400 |
2.2 373 |
1.5 307 |
1.5 377 |
1.1 380 |
0.75 315 |
0.75 380 |
4 |
0.55 |
B3/X5 |
P ((kW) T ((N.m) |
11 580 |
7.5 485 |
7.5 750 |
5.5 745 |
5.5 935 |
4 820 |
4 1010 |
2.2 765 |
2.2 915 |
1.5 765 |
11 |
0.55 |
বি৪/এক্স৬/এক্স৭ |
P ((kW) T ((N.m) |
11 580 |
11 713 |
11 1100 |
11 1485 |
7.5 1280 |
7.5 1540 |
5.5 1390 |
4 1390 |
4 1670 |
3 1530 |
11 |
2.2 |
বি৫/এক্স৮ |
P ((kW) T ((N.m) |
18.5 1191 |
18.5 1842 |
18.5 2492 |
15 2547 |
15 3075 |
11 2770 |
7.5 2591 |
7.5 3119 |
5.5 2802 |
18.5 |
2.2 |
|
B6/X9 |
P ((kW) T ((N.m) |
22 5580 |
15 5183 |
11 4574 |
11 5605 |
15 |
5.5 |
||||||
B7/X10 |
P ((kW) T ((N.m) |
30 7610 |
15 7643 |
15 |
11 |
||||||||
আউটপুট গতি n2 ((r/min) | 167 | 136 | 88 | 65 | 52 | 43 | 35 | 25 | 21 | 17 | ইনপুট গতির বিপরীত | ||
ইনপুট গতি n1 | 1000 ((r/min) | ৬পি | |||||||||||
B09/X1 |
P ((kW) T ((N.m) |
0.37 30 |
0.25 25 |
0.25 37 |
0.18 37 |
0.18 45 |
0.18 55 |
0.12 45 |
0.37 |
0.12 |
|||
B0/X2 |
p(kW) T ((N.m) |
0.75 59 |
0.75 72 |
0.55 80 |
0.55 110 |
0.37 94 |
0.37 112 |
0.25 93 |
0.18 93 |
0.75 |
0.12 |
||
B1/X3 |
P ((kW) T ((N.m) |
1.5 118 |
1.5 145 |
1.5 224 |
1.1 220 |
1.1 275 |
0.75 230 |
0.55 205 |
0.37 190 |
0.37 225 |
1.5 |
0.18 |
|
বি২/এক্স৪ |
P ((kW) T ((N.m) |
3 235 |
3 290 |
3 448 |
2.2 445 |
1.5 385 |
1.1 340 |
1.1 415 |
0.75 388 |
0.55 343 |
0.55 420 |
3 |
0.37 |
B3/X5 |
P ((kW) T ((N.m) |
7.5 593 |
5.5 531 |
5.5 820 |
4 810 |
4 1020 |
3 925 |
3 1135 |
1.5 775 |
1.5 935 |
1.1 840 |
7.5 |
0.37 |
বি৪/এক্স৬/এক্স৭ |
P ((kW) T ((N.m) |
7.5 593 |
7.5 735 |
7.5 1125 |
7.5 1520 |
5.5 1405 |
5.5 1700 |
4 1515 |
3 1560 |
3 1870 |
2.2 1680 |
7.5 |
1.5 |
বি৫/এক্স৮ |
P ((kW) T ((N.m) |
11 1063 |
11 1642 |
11 2222 |
11 2802 |
11 3382 |
7.5 2833 |
5.5 2851 |
5.5 3430 |
4 3057 |
11 |
1.5 |
|
B6/X9 |
P ((kW) T ((N.m) |
22 2126 |
22 3285 |
22 4445 |
18.5 4713 |
18.5 5688 |
15 5666 |
11 5702 |
7.5 4678 |
7.5 5732 |
22 |
3 |
|
B7/X10 |
P ((kW) T ((N.m) |
37 3576 |
37 5526 |
37 7476 |
37 9427 |
30 9225 |
22 8311 |
18.5 9589 |
18.5 11540 |
15 11465 |
37 |
11 |
|
B8/X11 |
P ((kW) T ((N.m) |
55 5315 |
55 8214 |
55 11114 |
55 14013 |
45 13838 |
37 13978 |
30 15551 |
22 13723 |
22 16816 |
55 |
18.5 |
|
B9/X12 |
P ((kW) T ((N.m) |
75 15155 |
75 19109 |
55 16913 |
55 20778 |
45 23326 |
37 23080 |
30 22931 |
75 |
30 |
|||
আউটপুট গতি n2 ((r/min) | 111 | 91 | 59 | 43 | 34 | 29 | 23 | 17 | 14 | 11 | ইনপুট গতির বিপরীত | ||
নোটঃ 1.T=9550*P*i*n/n1 ((N.m);P=T*n1/(9550*i*n) ((kW) । সূত্রের মধ্যেঃ প্রাথমিক ট্রান্সমিশন দক্ষতা n হল 0.925 2একটি সরাসরি সংযুক্ত মোটর হ্রাসকারী নির্বাচন করার সময়, প্রকৃত কনফিগার করা মোটর শক্তি অনুমোদিত শক্তি পরিসীমা মেনে চলতে হবে।যদি কনফিগার করা মোটর পাওয়ার অনুমোদিত ইনপুট পাওয়ারের চেয়ে বেশি হয়, রিডাক্টরটি শুধুমাত্র নির্দিষ্ট অনুমোদিত টর্চের অধীনে ব্যবহার করা যেতে পারে। |
সাইক্লয়েডাল পিনহুইল রিডাক্টর ইনস্টলেশন
