বিশেষভাবে তুলে ধরা
GB/T 9770 ইস্পাত কর্ড কনভেয়র বেল্ট
,অ্যান্টি-ট্র্যাক স্টিল কর্ড কনভেয়র বেল্ট
,১৪০০ মিমি তারের দড়ি কনভেয়র বেল্ট
-
পণ্যের নামইস্পাত কর্ড পরিবাহক বেল্ট
-
উপাদানরাবার+ইপি ফ্যাব্রিক
-
গুণমানউচ্চস্তর
-
ব্যবহারউপাদান ট্রান্সমিশন
-
বৈশিষ্ট্যতাপ প্রতিরোধী বিরোধী টিয়ার
-
কোমরবন্ধনী প্রস্থ800-2800 মিমি
-
উৎপত্তি স্থলচীন
-
সাক্ষ্যদানGB/T 9770
-
মডেল নম্বারST
GB/T 9770 ইস্পাত মজবুত কনভেয়র বেল্ট
GB/T 9770 ইস্পাত মজবুত কনভেয়র বেল্ট
পণ্যের বর্ণনাঃ

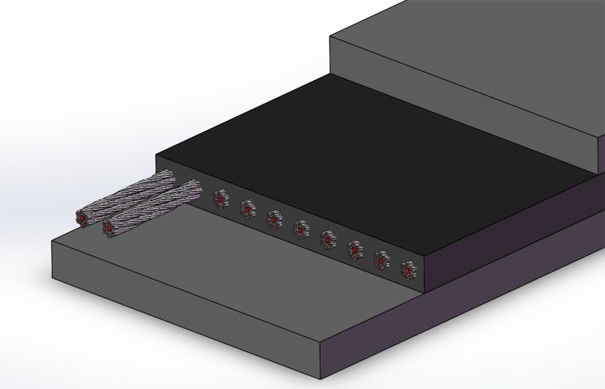

ইস্পাত তারের কনভেয়র বেল্ট একটি রাবার কনভেয়র বেল্ট যার কঙ্কাল হিসাবে ইস্পাত তারের রয়েছে। পণ্যটি কোর রাবার, ইস্পাত তারের দড়ি, আবরণ স্তর এবং প্রান্ত দিয়ে গঠিত।এটি উচ্চ প্রসার্য শক্তি সুবিধা আছে, ভাল প্রভাব প্রতিরোধের, দীর্ঘ সেবা জীবন, ব্যবহারে ছোট elongation, ভাল groove গঠন, এবং ভাল নমনীয়তা প্রতিরোধের। এটি দীর্ঘ দূরত্ব উপর উপকরণ পরিবহন জন্য উপযুক্ত,বড় দূরত্ব, এবং উচ্চ গতির.
প্রোডাক্ট প্যারামিটারঃ
1) তারের দড়ি কনভেয়র বেল্ট চিহ্নিতকরণের উদাহরণ (প্রয়োগের মানঃ GB/T 9770)
উদাহরণস্বরূপ GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ স্ট্যান্ডার্ড কোড
1400 ------ দৈর্ঘ্য (মি)
2200 ------ প্রস্থ (মিমি)
ST3150 ------ শক্তির বৈশিষ্ট্য
8+8 ------ উপরের এবং নীচের আবরণ আঠালো বেধ
H ------ কভারিং লেয়ার পারফরম্যান্স লেভেল কোড
2) ইস্পাত কর্ড কনভেয়র বেল্ট শক্তি স্পেসিফিকেশনঃ
| পয়েন্ট | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
দৈর্ঘ্য প্রসার্য শক্তি N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
তারের দড়ি সর্বোচ্চ নামমাত্র ব্যাসার্ধ মিমি |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
তারের দড়ি দূরত্ব মিমি |
১০±১।5 | ১০±১।5 | ১২±১।5 | ১২±১।5 | ১২±১।5 | ১২±১।5 | ১৫±১।5 | ১৫±১।5 | ১৫±১।5 | ১৫±১।5 | ১৬±১।5 | ১৭±১।5 | ১৭±১।5 |
|
উপরের কভারের আঠালো বেধ মিমি |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
নীচের কভার লিমের বেধ মিমি |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
৩) তারের দড়ি প্রস্থের স্পেসিফিকেশনঃ
|
প্রস্থ মিমি |
তারের দড়ি সংখ্যা | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) তারের দড়ি কনভেয়র বেল্ট আচ্ছাদন স্তর কর্মক্ষমতা টেবিলঃ
| লেভেল কোড | টানার কর্ডের শক্তি, এমপিএ≥ | বিরতির সময় প্রসারিত,%≥ | পরিধানের পরিমাণ,mm3≤ |
| ডি | 18 | 400 | 90 |
| এইচ | 25 | 450 | 120 |
| এল | 20 | 400 | 150 |
| পি | 14 | 350 | 200 |
| 注:D ∆ কঠোর পরিধানের কাজের অবস্থার অধীনে;H ∆ কঠোর স্ক্র্যাচিং কাজের অবস্থার অধীনে;L ∆ স্বাভাবিক কাজের অবস্থার অধীনে;P ∆ তেল প্রতিরোধী, তাপ প্রতিরোধী, অ্যাসিড-আলকেল প্রতিরোধী,ঠান্ডা প্রতিরোধী এবং সাধারণভাবে অগ্নি প্রতিরোধী কনভেয়র বেল্ট | |||
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
