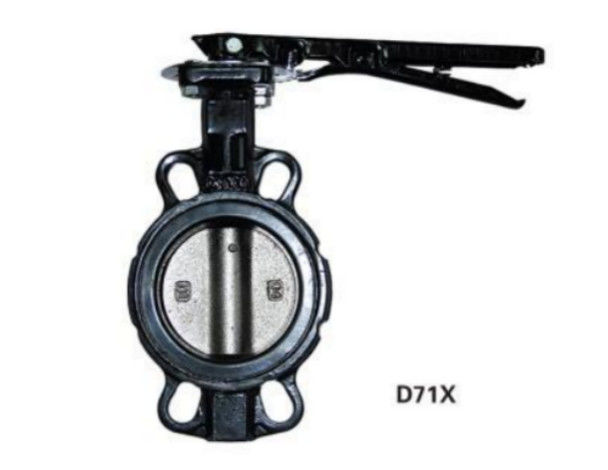

LT টাইপ হাই পারফরম্যান্স ওয়েফার বাটারফ্লাই ভালভ কাস্ট আয়রন জিরো ফুটো
-
বিশেষভাবে তুলে ধরা
LT টাইপ বাটারফ্লাই ভালভ
,2 ইঞ্চি প্রজাপতি ভালভ ঢালাই লোহা
,ওয়েফার বাটারফ্লাই ভালভের ফাঁস নেই
-
পণ্যের নামওফার টাইপ বাটারফ্লাই ভালভ
-
গণমাধ্যমবায়ু, জল, বাষ্প, বিভিন্ন ক্ষয়কারী মাধ্যম, কাদা, তেল, তরল ধাতু এবং তেজস্ক্রিয় মাধ্যম এবং অন্যান্য
-
ব্যাসার্ধDN50 ((2 ̊) -600 ((24 ̊)
-
বৈশিষ্ট্যজিরো লিকেজ
-
উপাদানঢালাই লোহা
-
উৎপত্তি স্থলচীন
-
মডেল নম্বারএলটি টাইপ
LT টাইপ হাই পারফরম্যান্স ওয়েফার বাটারফ্লাই ভালভ কাস্ট আয়রন জিরো ফুটো
LT টাইপ হাই পারফরম্যান্স ওয়েফার বাটারফ্লাই ভালভ কাস্ট আয়রন জিরো ফুটো
গঠনঃ
একটি ওয়েফার বটারফ্লাই ভালভের একটি বৃত্তাকার বা ডিস্ক আকৃতির দেহ রয়েছে যার একটি কেন্দ্রীয় খোলার সাথে একটি ডিস্ক বা বটারফ্লাই আকৃতির বন্ধ উপাদান দেহের ভিতরে রয়েছে। বন্ধ উপাদান,যা প্রজাপতি ডিস্ক বা ওয়েফার নামে পরিচিত, একটি শ্যাফ্ট বা স্টেম সংযুক্ত করা হয় যা ভালভের দেহের বাইরে প্রসারিত হয়। পাইপ ফ্ল্যাঞ্জের মধ্যে সহজ ইনস্টলেশনের জন্য ভালভের দেহের উভয় পাশে ফ্ল্যাঞ্জ রয়েছে।
অপারেশনঃ
ওফার বাটারফ্লাই ভালভ প্রবাহ পথের মধ্যে ডিস্ক বা বাটারফ্লাই উপাদান ঘোরানোর মাধ্যমে কাজ করে। যখন ডিস্কটি বন্ধ অবস্থানে থাকে, তখন এটি প্রবাহকে সম্পূর্ণরূপে ব্লক করে এবং যখন সম্পূর্ণরূপে খোলা থাকে, তখন এটি ডিস্কটি বন্ধ করে দেয়।এটি ভালভ মাধ্যমে সর্বোচ্চ প্রবাহ অনুমতি দেয়. ডিস্কটি প্রবাহের হার নিয়ন্ত্রণের জন্য মাঝখানে যে কোন জায়গায় স্থাপন করা যেতে পারে।
পরামিতিঃ
| 公称通径DN | 尺寸Size ((মিমি) | ওজন ((কেজি) | |||||||||||||
| এ | বি | সি | ডি | এল | এইচ | ডি১ | N-φ | কে | ই | n1-φ1 | Φ2 | জি | |||
| মিমি | ইঞ্চি | LTD71/371/671/971X-1.0/1.6 | |||||||||||||
| 50 | ২ ¢ | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | ৪-এম১৬ | 77 | 57.15 | ৪-৬।7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | ৪-এম১৬ | 77 | 57.15 | ৪-৬।7 | 12.6 | 137 | 4.2 |
| 80 | ৩ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | ৮-এম১৬ | 77 | 57.15 | ৪-৬।7 | 12.6 | 189 | 4.7 |
| 100 | ৪ | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | ৮-এম১৬ | 92 | 69.85 | ৪-১০।3 | 15.77 | 206 | 9.0 |
| 125 | ৫ ¢ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | ৮-এম১৬ | 92 | 69.85 | ৪-১০।3 | 18.92 | 238 | 10.9 |
| 150 | ৬ | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | ৮-এম২০ | 92 | 69.85 | ৪-১০।3 | 18.92 | 266 | 14.2 |
| 200 | ৮ ¢ | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 ১২-এম২৪ |
115 | 88.9 | ৪-১৪3 | 22.1 | 329 | 18.2 |
| 250 | ১০ | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
১২-এম২০ ১২-এম২৪ |
115 | 88.9 | ৪-১৪3 | 28.45 | 393 | 26.8 |
| 300 | ১২ ¢ | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
১২-এম২০ ১২-এম২৪ |
140 | 107.95 | ৪-১৪3 | 31.6 | 462 | 40 |
| 350 | ১৪ | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
১৬-এম২০ ১৬-এম২৪ |
140 | 107.95 | ৪-১৪3 | 31.6 | 515 | 56 |
| 400 | ১৬ ¢ | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
১৬-এম২৪ ১৬-এম২৭ |
197 | 158.75 | ৪-২০।6 | 33.15 | 579 | 96 |
| 450 | ১৮ ¢ | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
২০-এম২৪ ২০-এম২৭ |
197 | 158.75 | ৪-২০।6 | 38 | 627 | 122 |
| 500 | ২০ | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
২০-এম২৪ ২০-এম৩০ |
197 | 158.75 | ৪-২০।6 | 41.15 | 696 | 202 |
| 600 | ২৪ | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
২০-এম২৭ ২০-এম৩৩ |
276 | 215.9 | ৪-২২।2 | 50.65 | 821 | 270 |
নোটঃ
DN50 ((2 ′′) -600 ((24 ′′) "এলটি" প্রকারের প্রজাপতি ভালভ দুটি চাপ স্তরের জন্য উপযুক্তঃ PN1.0/PN1.6MPa। টেবিলের প্রতিটি গ্রিডে দুটি আকার রয়েছে, যথাক্রমে PN1.0/PN1.6MPa নির্দেশ করে।চাপ স্তরের সংযোগের মাত্রা, ভালভ সংযুক্ত পাইপ flange সংযোগ মাত্রা flange সংযোগ মাত্রা টেবিল পড়ুন। প্রজাপতি ভালভ উপরের flange সর্বজনীনভাবে ম্যানুয়াল, কৃমি গিয়ার জন্য ব্যবহার করা যেতে পারে,বৈদ্যুতিক, বায়ুসংক্রান্ত এবং অন্যান্য ট্রান্সমিশন ডিভাইস।
"এলটি" টাইপের প্রজাপতি ভালভের অংশগুলির কাঠামো, কার্যকারিতা এবং উপকরণগুলি "এ" টাইপের সাথে একই।পার্থক্য হল যে "এ" টাইপ দুটি পাইপ ফ্ল্যাঞ্জের মধ্যে স্টাড বোল্ট (বা প্রসারিত ষড়ভুজ বোল্ট) এর মাধ্যমে কেন্দ্রীয়ভাবে সংযুক্ত করা যেতে পারে (i(যেমন, ক্লিপ-অন টাইপ) ।
দুটি সাধারণ ষড়ভুজাকার বোল্টের মাধ্যমে দুটি পাইপলাইনের মধ্যে সংযুক্ত হওয়ার পাশাপাশি, "এলটি" প্রকারটি পাইপের শেষের দিকেও ইনস্টল করা যেতে পারে (যেমন একক ক্ল্যাম্প প্রকার) এবং ড্রেন ভালভ হিসাবে ব্যবহৃত হয়,কিন্তু পাইপ শেষ ব্যবহার অর্ডার চুক্তিতে নির্দিষ্ট করা আবশ্যক.
ফ্ল্যাঞ্জ সংযোগের মাত্রা G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 এবং অন্যান্য মানদণ্ডের সাথে সঙ্গতিপূর্ণ এবং ব্যবহারকারীকে চুক্তিতে নির্দিষ্ট করতে হবে।
উপকারিতা:
কমপ্যাক্ট এবং হালকা ডিজাইন, তাদের ইনস্টল এবং পরিচালনা করা সহজ করে তোলে।
এক চতুর্থাংশ ঘূর্ণন গতি সঙ্গে দ্রুত এবং সহজ অপারেশন।
ভাল প্রবাহ নিয়ন্ত্রণ বৈশিষ্ট্য এবং কম চাপ ড্রপ।
অন্যান্য ধরণের ভালভের তুলনায় ব্যয়বহুল।
এইচভিএসি, জল চিকিত্সা, রাসায়নিক এবং শিল্প প্রক্রিয়া সহ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
অ্যাপ্লিকেশনঃ
ওয়েফার প্রজাপতি ভালভগুলি সাধারণত এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে স্থান এবং ওজন সীমাবদ্ধ থাকে, যেমন এইচভিএসি সিস্টেম, জল চিকিত্সা উদ্ভিদ এবং শিল্প প্রক্রিয়াগুলিতে।তারা তরল প্রবাহ নিয়ন্ত্রণের জন্য উপযুক্ত, গ্যাস, এবং slurries বিস্তৃত শিল্পে।
