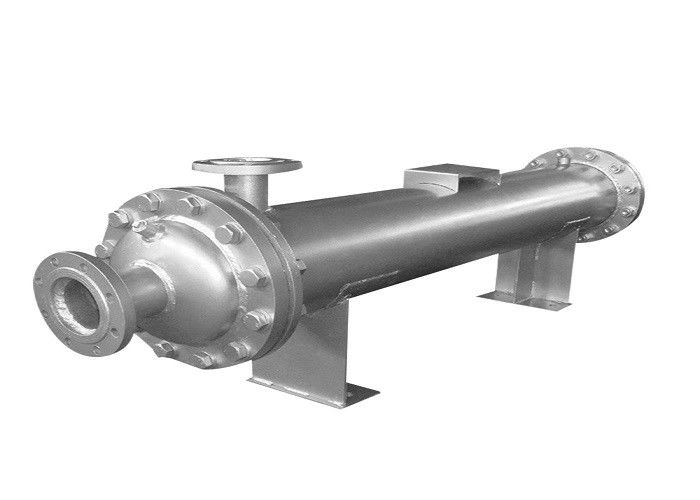

জিপিআর প্রকার 70-240m2 তেল কুলার শেল এবং টিউব তাপ এক্সচেঞ্জার শেল এবং টিউব কুলার
পণ্যের সংক্ষিপ্ত বিবরণ
তেল কুলার শেল এবং টিউব তাপ এক্সচেঞ্জারএটি একটি পার্টিশন টাইপ তাপ এক্সচেঞ্জার যার মধ্যে টিউব বান্ডেলের প্রাচীর পৃষ্ঠটি শেলের মধ্যে অন্তর্নিহিত তাপ স্থানান্তর পৃষ্ঠ হিসাবে।এই ধরনের তাপ এক্সচেঞ্জার সহজ গঠন এবং নির্ভরযোগ্য অপারেশন আছেএটি বিভিন্ন কাঠামোগত উপকরণ (প্রধানত ধাতব উপকরণ) থেকে তৈরি করা যেতে পারে এবং উচ্চ তাপমাত্রা এবং উচ্চ চাপের অধীনে ব্যবহার করা যেতে পারে। এটি বর্তমানে সর্বাধিক ব্যবহৃত প্রকার।
শেল এবং টিউব কুলারগরম এবং শীতল তরল জন্য অনেক শিল্প অ্যাপ্লিকেশন ব্যবহার করা হয়। তারা উচ্চ তাপ কর্মক্ষমতা জন্য ঐতিহ্যগত সরল টিউব বা উন্নত পৃষ্ঠ টিউব সঙ্গে একটি শেল গঠিত।তরল বা গ্যাস হতে পারে, যার মধ্যে একটি টিউবগুলির ভিতরে প্রবাহিত হয় এবং অন্যটি শেলের ভিতরে টিউবগুলির বাইরে প্রবাহিত হয়।এবং শেষটি হয় দ্রবণীয় দ্রবণীয় দ্রবণীয় দ্রবণীয় দ্রবণীয় দ্রবণীয় দ্রবণীয়.
পণ্যের বৈশিষ্ট্য
সহজ কাঠামো, সহজ উত্পাদন
বড় পরিমাণে প্রক্রিয়াকরণ
স্থিতিশীল এবং নির্ভরযোগ্য অপারেটিং অবস্থা
শক্তিশালী অভিযোজনযোগ্যতা (প্রায় সব শিল্পে প্রযোজ্য)
উচ্চ তাপমাত্রা এবং চাপের সাথে অভিযোজিত
পণ্যের পরামিতি
মডেল | এ | বি | সি | ডি | ই | এফ | জি | ডিএল | d2 | আমি | 2 | এইচএল | H2 | H3 | এম | আমি |
GPR-70 | 3000 | 235 | 2300 | φ৪২৬ | 406 | 535 | 406 | DN100 | DN100 | 2000 | 506 | 330 | 332 | 233 | ৭-জি৩/৪ | 4-φ২২ |
জিপিআর-৮০ | 3350 | 235 | 2650 | φ৪২৬ | 406 | 535 | 406 | DN100 | DN100 | 2350 | 506 | 330 | 332 | 233 | ৭-জি৩/৪ | 4-φ২২ |
জিপিআর-৮৫ | 3511 | 235 | 2825 | φ৪২৬ | 406 | 535 | 406 | DN100 | DN100 | 2525 | 506 | 330 | 332 | 233 | ৭-জি৩/৪ | 4-φ২২ |
জিপিআর-৯০ | 2764 | 258 | 2000 | Φ530 | 440 | 624 | 566 | DN100 | DN100 | 1700 | 612 | 358 | 376 | 278 | ৭-জি৩/৪ | 4-φ২২ |
জিপিআর-১০০ | 3044 | 258 | 2280 | Φ530 | 440 | 624 | 566 | DN100 | DN100 | 1980 | 612 | 358 | 376 | 278 | ৭-জি৩/৪ | 4-φ২২ |
GPR-110 | 3214 | 258 | 2450 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2150 | 612 | 358 | 376 | 278 | ৭-জি৩/৪ | 4-φ২২ |
GPR-120 | 3424 | 258 | 2660 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2360 | 612 | 358 | 376 | 278 | ৭-জি৩/৪ | 4-φ২২ |
GPR-130 | 3679 | 258 | 2915 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2615 | 612 | 358 | 376 | 278 | ৭-জি৩/৪ | 4-φ২২ |
GPR-140 | 3934 | 258 | 3170 | φ৫৩০ | 440 | 624 | 566 | DN125 | DN100 | 2870 | 612 | 358 | 376 | 278 | ৭-জি৩/৪ | 4-φ২২ |
GPR-150 | 3097 | 285 | 2305 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2005 | 760 | 480 | 480 | 335 | ৭-জি১" | 4-φ২৬ |
জিপিআর-১৬০ | 3272 | 285 | 2480 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2180 | 760 | 480 | 480 | 335 | ৭-জি১" | 4-φ২৬ |
GPR-170 | 3447 | 285 | 2655 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2355 | 760 | 480 | 480 | 335 | ৭-জি১" | 4-φ২৬ |
GPR-180 | 3622 | 285 | 2830 | Φ630 | 468 | 780 | 690 | PN125 | DN125 | 2530 | 760 | 480 | 480 | 335 | ৭-জি১" | 4-φ২৬ |
জিপিআর-১৯০ | 3797 | 285 | 3005 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2705 | 760 | 480 | 480 | 335 | ৭-জি১" | 4-φ২৬ |
জিপিআর-২০০ | 3972 | 285 | 3180 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2880 | 760 | 480 | 480 | 335 | ৭-জি১" | 4-φ২৬ |
জিপিআর-২৪০ | 3471 | 325 | 2560 | Φ711 | 500 | 840 | 735 | DN150 | DN150 | 2100 | 781 | 472 | 500 | 428 | ৭-জি১" | 4-φ২৬ |
