DN40-DN600 তরল পরিবহনের জন্য ইলাস্টিক সিট গেট ভালভ
পণ্যের সারসংক্ষেপঃ
1. নরম সিল, গেট প্লাস্টিকের ব্যাগ, জারা প্রতিরোধী;
2. সহজেই ভেঙে যায় না, দীর্ঘ সেবা জীবন;
3. নলের পানি, নিকাশী, নির্মাণ, বিদ্যুৎ, ঔষধ, ধাতুবিদ্যা, টেক্সটাইল, শক্তি সিস্টেম এবং অন্যান্য তরল লাইন জন্য
4. তরল প্রতিরোধের ছোট, গেট ভালভ মাধ্যমে মাঝারি প্রবাহ তার প্রবাহের দিক পরিবর্তন করে না, তাই তরল প্রতিরোধের ছোট।
5. খোলার এবং বন্ধ টর্ক ছোট, আরো খোলা এবং বন্ধ প্রচেষ্টা, কারণ গেট ভালভ খোলার এবং প্রবাহ এবং মাঝারি প্রবাহ ভালভ উল্লম্ব বন্ধ দিক,বন্ধের ভালভের সাথে তুলনা করে, গেট ভালভ খোলার এবং বন্ধ আরো প্রচেষ্টা।
6. মিডিয়া প্রবাহের দিক সীমাবদ্ধ নয়, কোন স্পয়লার, চাপ কমানোর না, মিডিয়া গেট ভালভ যে কোন দিকে উভয় পক্ষ থেকে প্রবাহিত হতে পারে
7. The length of the structure is shorter because the gate of the gate valve is placed vertically in the valve body and the stop valve flap is placed horizontally inside the valve body so that the length of the structure is shorter than the stop valve.
8. সম্পূর্ণ খোলা, কাজের মাধ্যমের ক্ষয় দ্বারা সিলিং পৃষ্ঠ বন্ধ ভালভের চেয়ে ছোট।
পণ্যের উপাদানঃ
পয়েন্ট | অংশের নাম | উপাদান |
1 | ভ্যালভের দেহ | নমনীয় লোহা, স্প্রে প্লাস্টিক |
2 | ভালভ প্লেট | নমনীয় লোহা, সমন্বিত লেপ |
3 | স্টেম | 2Gr13,45 #স্টিল ক্রোমযুক্ত |
4 | বোল্টকে ধাক্কা | গ্যালভানাইজড স্টিল |
5 | ও-রিং | নাইট্রিল কাঁচা |
6 | থ্রাস্ট লেয়ারিং | ব্রোঞ্জ |
7 | ও-রিং | নাইট্রিল কাঁচা |
8 | ভালভ ক্যাপ | নমনীয় লোহা, স্প্রে প্লাস্টিক |
9 | বোল্টকে ধাক্কা | গ্যালভানাইজড স্টিল |
10 | হ্যান্ড হুইল | নমনীয় লোহা, স্প্রে প্লাস্টিক |
প্রোডাক্ট স্পেসিফিকেশনঃ
1. কাজের তাপমাত্রাঃ প্রাকৃতিক কাঁচা ≤80°C, নাইট্রিল কাঁচা ≤80°C, EPDM কাঁচা ≤120°C, সিলিকন কাঁচা ≤160°C, খাঁটি প্রাকৃতিক খাদ্য কাঁচা ≤80°C
2কাজের চাপঃ 0.6Mpa, 1.0Mpa, 1.6Mpa, 2.5Mpa।
3. অভিযোজিত মিডিয়াঃ ঠান্ডা জল, গরম জল, তেল, গ্যাস।
4. অ-মানক আকার এবং smelting মান আকার মেলে কাস্ট লোহা পাইপ ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যাবে.
নামমাত্র ব্যাসার্ধ ((মিমি) | দৈর্ঘ্য ((মিমি) | প্রস্থ ((মিমি) | উচ্চতা ((মিমি) | |||||
ভূগর্ভস্থ | লুকানো খুঁটি | উন্মুক্ত মেরু | সিগন্যাল | লক | প্রারম্ভিক নির্দেশ | |||
DN40 | 178 | 150 | 380 | 380 | 420 | 480 | 380 | 480 |
DN50 | 178 | 165 | 380 | 380 | 420 | 480 | 380 | 480 |
DN65 | 190 | 185 | 400 | 410 | 450 | 500 | 400 | 500 |
DN80 | 203 | 200 | 410 | 460 | 460 | 510 | 410 | 510 |
DN100 | 229 | 220 | 460 | 540 | 530 | 560 | 460 | 560 |
DN125 | 254 | 250 | 550 | 610 | 650 | 650 | 550 | 650 |
DN150 | 267 | 285 | 620 | 670 | 730 | 720 | 620 | 720 |
DN200 | 292 | 340 | 740 | 480 | 890 | 840 | 740 | 840 |
DN250 | 330 | 405 | 830 | 890 | 1000 | 980 | 830 | 980 |
DN300 | 356 | 460 | 940 | 990 | 1140 | 1090 | 940 | 1090 |
DN350 | 381 | 520 | 980 | 1110 | 1180 | 1180 | 980 | 1180 |
DN400 | 406 | 580 | 1010 | 1240 | 1260 | 1210 | 1010 | 1210 |
DN450 | 432 | 640 | 1200 | 1350 | 1450 | 1400 | 1200 | 1400 |
DN500 | 457 | 715 | 1250 | 1450 | 1500 | 1450 | 1250 | 1450 |
DN600 | 508 | 840 | 1350 | 1700 | 1650 | 1550 | 1350 | 1550 |

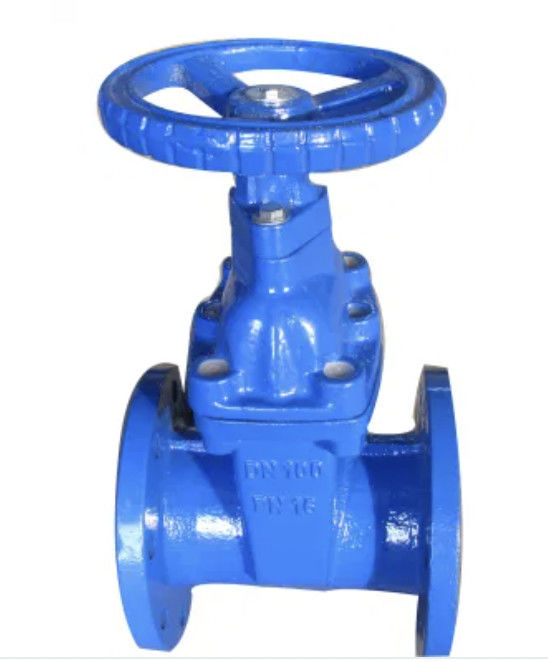

প্রোডাক্ট ইমেজঃ
