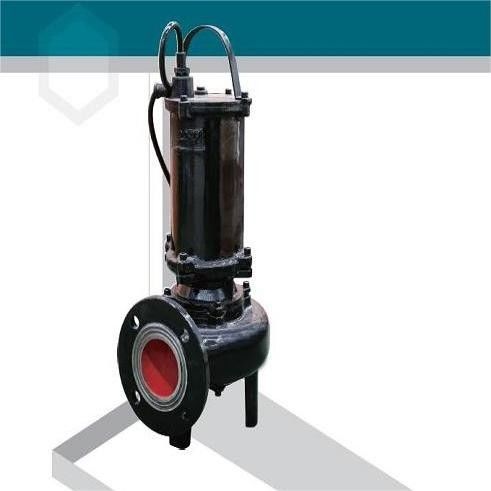

ইলেকট্রিক ডুবন্ত স্যাম্প পাম্প বর্জ্য জল চিকিত্সা উদ্ভিদের জন্য ডুবন্ত স্ল্যাড পাম্প
-
বিশেষভাবে তুলে ধরা
weishiepc 1470r/min ডুবন্ত নিকাশী পাম্প
,weishiepc 2825r/min ডুবন্ত নিকাশী পাম্প
,weishiepc 15m3/h ডুবন্ত স্ল্যাড পাম্প
-
পণ্যের নামসাবমার্সিবল স্লারি পাম্প
-
উপাদানঢালাই লোহা
-
পাওয়ার সোর্সবৈদ্যুতিক
-
শক্তি22 কিলোওয়াট
-
ব্যবহারবর্জ্য জল শোধনাগার
-
গতি1470r/মিনিট, 2825r/min, 2840r/min, 2880r/min, 2890r/min, 2900r/min
-
উৎপত্তি স্থলচীন
-
মডেল নম্বারWQC সিরিজ
ইলেকট্রিক ডুবন্ত স্যাম্প পাম্প বর্জ্য জল চিকিত্সা উদ্ভিদের জন্য ডুবন্ত স্ল্যাড পাম্প
ইলেকট্রিক ডুবন্ত স্যাম্প পাম্প বর্জ্য জল চিকিত্সা উদ্ভিদের জন্য ডুবন্ত স্ল্যাড পাম্প
পণ্যের কাজের শর্তাবলী
1. মাঝারি তাপমাত্রা 40°C এর বেশি হওয়া উচিত নয়, ঘনত্ব1050kg/m এবং PH মান 5-9 এর মধ্যে থাকা উচিত নয়।
2চালনার সময়,পাম্পটি সর্বনিম্ন তরল স্তরের নীচে থাকতে পারে না,দেখুন"সর্বনিম্ন তরল স্তর"।
3.নামমাত্র ভোল্টেজ 380V,নামমাত্র ফ্রিকোয়েন্সি 50Hz.মোটরটি কেবলমাত্র নামমাত্র ভোল্টেজ এবং ফ্রিকোয়েন্সি উভয়ের বিচ্যুতি ± 5% এর বেশি না হলে সফলভাবে চালিত হতে পারে।
4পাম্পের মধ্য দিয়ে যাওয়া কঠিন শস্যের সর্বাধিক ব্যাসার্ধ পাম্পের আউটপুটের ৫০% এর বেশি হতে পারে না।
প্রোডাক্ট স্পেসিফিকেশন
উদাহরণস্বরূপ 50WQC15-8-0.75
50------ড্রেনেজ ডিপার্টমেন্ট ((মিমি)
WQ------ডুবন্ত নিকাশী পাম্প
C------তৃতীয় প্রজন্মের কাঠামো
15------ ক্ষমতা ((m3/h)
8----- মাথা (মি)
0.75------সজ্জিত মোটরের শক্তি ((kw)
| 序号 | 型号 | 排出口径আউটলেট ব্যাসার্ধ (মিমি) | 流量 ক্ষমতা | 扬程 মাথা (মি) | 转速 গতি (r/min) | 功率 পাওয়ার (কেডব্লিউ) | 效率 কার্যকারিতা (%) | ওজন ওজন (কেজি) | |
| না, না। | প্রকার | (m3/h) | (L/s) | ||||||
| 1 | ৩২ ডব্লিউকিউসি ৮-১০-০।75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | ৩২ ডব্লিউকিউসি ৮-১৫-১।1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-0.75 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-2।2 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.৯ ১১1 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 আউটলেট ব্যাসার্ধ (মিমি) |
流量 ক্ষমতা | 扬程 মাথা (মি) |
转速 গতি (r/min) |
功率 শক্তি (কেডব্লিউ) |
效率 কার্যকারিতা (%) |
ওজন ওজন (কেজি) |
|
| না, না। | প্রকার | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-5.5 | 65 |
20 30 45 |
5.6 8.৩ ১২.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.১ ২২.২ ২৭.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.১ ২২.২ ২৭.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | ১০০ ডব্লিউকিউসি ৮০-১৩-৫।5 | 100 |
65 80 100 |
18.১ ২২.২ ২৭.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.১ ২২.২ ২৭.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-5.5 | 150 | ১০০ ১৫০ ২০০ | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | ১০০ ১৫০ ২০০ | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.৩ ১১.১১ ১৩9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11১.১৩.৯ ১৬7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
পণ্য কাঠামো
লেয়ারিং:উচ্চমানের রোল লেয়ার যা যুক্তিসঙ্গত কনফিগারেশনের সাথে পাম্পের সময়কাল বাড়িয়ে দিতে পারে।
ঠান্ডাঃপাম্পের শীতলকরণঃপাম্পের মাধ্যমে সরাসরি শীতলকরণ মিডিয়াম পাম্প করার জন্য
মোটর:F শ্রেণীর বিচ্ছিন্নতা, সর্বোচ্চ কাজ তাপমাত্রা 155°C, এবং কার্যকর সিলিং সহ একটি সুরক্ষা গ্রেড IPX8 এর।
যান্ত্রিক সিলিংঃউচ্চমানের যান্ত্রিক সিল ব্যবহার করুন, সিলের দুটি উপায় মোটরটিকে দ্বৈত সুরক্ষা প্রদান করে।
তেল চেম্বারঃতেল যান্ত্রিক সিলটি তৈলাক্ত এবং শীতল করতে পারে এবং তরলকে মোটরে প্রবেশ করতে বাধা দিয়ে সুরক্ষার সংযুক্ত কার্য সম্পাদন করতে পারে।চেম্বার ভিতরে বাম একটি নির্দিষ্ট পরিমাণ বায়ু ক্রমাগত উত্থাপিত চাপ কমাতে পারেন.
ইম্পেলার:অপ্টিমাইজড নকশা পাম্প ফাইবার এবং কঠিন খালাস এবং তরল পরিবহন মধ্যে অ ব্লকিং একটি শক্তিশালী ক্ষমতা ছেড়ে
পাম্পের হাউজঃসিএডি/সিএএম প্রযুক্তির ব্যবহার পাম্পের কার্যকারিতা বৃদ্ধি করে এবং পোশাকের পরিমাণ হ্রাস করে।
শ্যাফ্ট:
পাম্প মোটর সঙ্গে সমাক্ষ হয়
যতটা সম্ভব সংক্ষিপ্তভাবে ডিজাইন করা প্রসারিত ঘোরানো শ্যাফ্টটি তার বিচ্যুতি এবং কম্পনের সাথে হ্রাস করা যেতে পারে, যান্ত্রিক সিলিং এবং বিয়ারিং উভয়ের সময়কাল বাড়িয়ে তুলতে পারে এবং চলার সময় গোলমাল হ্রাস করতে পারে।
মনিটর সিস্টেমঃ
স্টেটরের ভিতরে তিনটি ইনক্লুড সিরিজ তাপ নিয়ন্ত্রণ সুইচ রয়েছে, যা "এনও" এর অবস্থায় রয়েছে।" at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), যখন পাম্প পাশের যান্ত্রিক সীল ফুটো এবং তেল চেম্বার মধ্যে তেল-জল অনুপাত একটি নির্দিষ্ট ঘনত্ব পৌঁছায়, স্বয়ংক্রিয়ভাবে পাম্পের কাজ বন্ধ করার জন্য শক্তি বন্ধ করতে।
বৈদ্যুতিক কন্ট্রোল ক্যাবিনেটের সাথে মোটরটির ফ্যাজ অভাব রয়েছে কিনা তা পরীক্ষা করার ফাংশন যাতে কোনও ফ্যাজ অভাবের কারণে এটি জ্বলতে পারে না।
